Tie de chauffage 9 kW avec cartouche de chauffage réglable

Cartouches chauffantes EJK maxi MR ST – Le complément idéal aux systèmes de chauffage et photovoltaïques

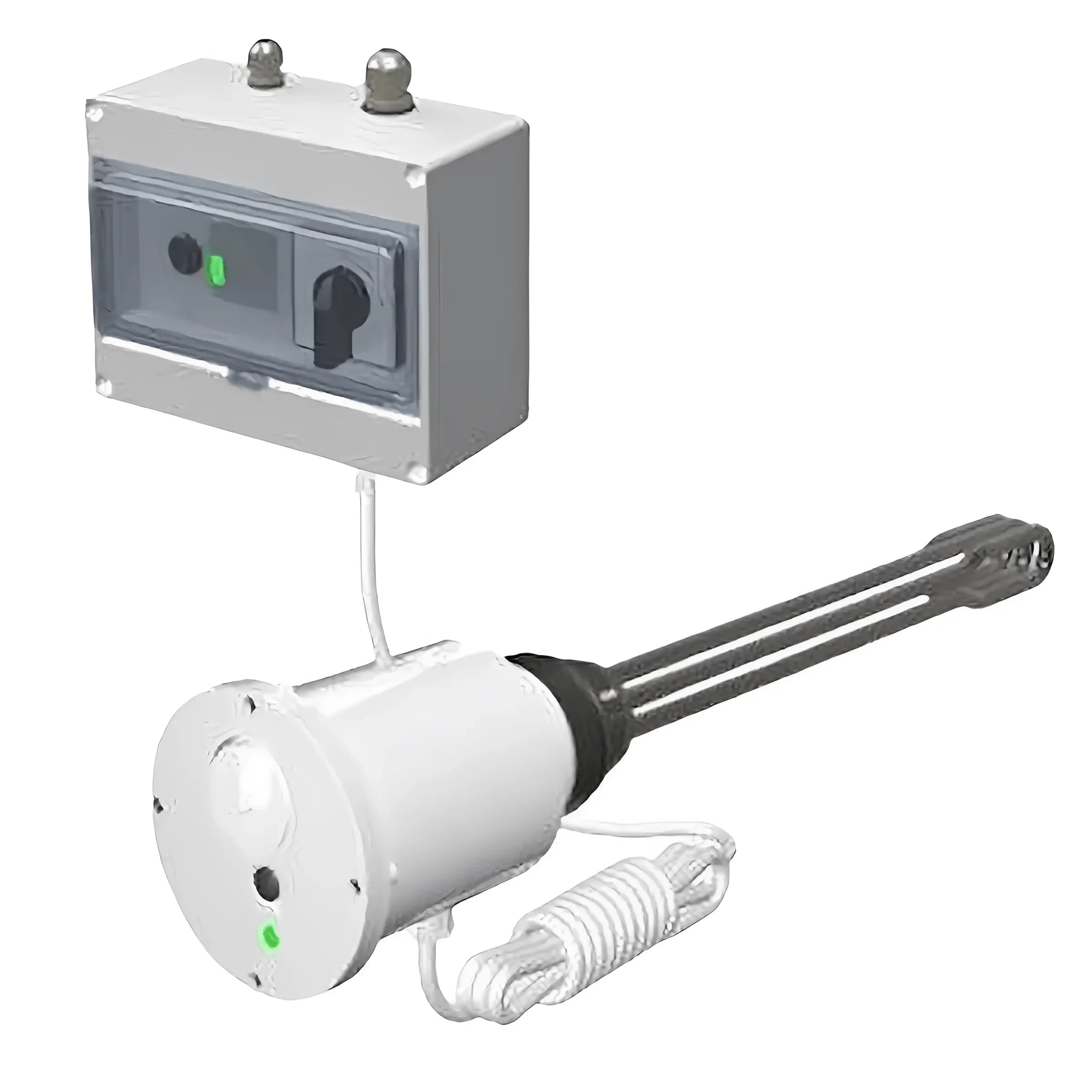

La série de cartouches chauffantes EJK maxi MR ST allie fonctionnalité, efficacité et flexibilité. Ces appareils innovants sont constitués d'un puissant élément chauffant et d'un distributeur électrique intégrant un contacteur modulaire et un commutateur à cames pratique à 3 niveaux. Ils constituent ainsi une solution idéale pour divers systèmes de chauffage, notamment en combinaison avec des systèmes photovoltaïques et des pompes à chaleur.

Contacteur modulaire pour une alimentation énergétique flexible

L'une des caractéristiques clés des cartouches chauffantes est leur contacteur modulaire intégré. Il permet un raccordement direct à des sources d'énergie externes, telles que des pompes à chaleur. L'automatisation de la pompe à chaleur assure un contrôle optimal de la cartouche chauffante afin d'optimiser l'efficacité et la consommation d'énergie. Cette solution innovante permet un fonctionnement fluide de l'ensemble de l'installation de chauffage, sans intervention manuelle supplémentaire.

Commutateur à cames à 3 niveaux pour un contrôle individuel de la puissance

Le commutateur à cames intégré à 3 niveaux permet un réglage simple et flexible de la puissance de sortie de la cartouche chauffante. Ceci est particulièrement utile en cas de besoins variables, comme ceux pouvant survenir avec un système photovoltaïque. L'utilisateur peut ajuster manuellement la puissance de sortie pour réduire la consommation électrique et ainsi améliorer l'efficacité pendant les périodes d'ensoleillement limité, comme par temps nuageux.

Grâce à l'interrupteur à came, il est possible de régler la cartouche chauffante à une fraction de sa puissance maximale, ce qui permet non seulement d'économiser de l'énergie mais également de prendre en compte la consommation électrique des autres appareils électroménagers.

Complément parfait aux systèmes photovoltaïques

Les cartouches chauffantes EJK maxi MR ST ont été spécialement conçues pour compléter les systèmes photovoltaïques existants. Le réglage manuel de la puissance permet d'équilibrer au mieux la consommation d'énergie solaire produite et d'optimiser l'utilisation de l'électricité excédentaire. La flexibilité du système permet d'optimiser l'efficacité de l'ensemble du système de chauffage tout en réduisant la dépendance aux sources d'énergie externes.

Applications polyvalentes

Ces cartouches chauffantes conviennent au chauffage de l'eau dans des ballons métalliques ouverts et fermés, ainsi que dans des ballons d'eau chaude sanitaire émaillés. Elles peuvent également être facilement utilisées dans des ballons tampons sans revêtement interne. Leur conception résistante à la corrosion, avec des anodes en magnésium ou à courant imposé, garantit la résistance de l'élément chauffant aux différences de potentiel électrique, lui assurant ainsi une longue durée de vie.

Grâce à leur polyvalence, les cartouches chauffantes de la série EJK maxi MR ST sont également utilisées dans les modules de chauffage MDC de ZUG Elektromet et peuvent être facilement intégrées dans les systèmes de chauffage central.

Matériaux robustes et construction durable

Les éléments chauffants des cartouches chauffantes sont logés dans une tête métallique spécialement conçue et fabriqués en alliages d'acier inoxydable robustes. Ces matériaux offrent une grande résistance à la corrosion et à l'usure, même au contact de l'eau du réservoir d'alimentation ou du réservoir tampon. Un système de mise à la terre assure également la compatibilité avec les systèmes de protection cathodique, assurant ainsi une protection durable de la cartouche chauffante et du réservoir.

La conception innovante de ces cartouches chauffantes se caractérise par une fabrication soignée qui assure la protection électrochimique du système. Cela augmente la résistance à la corrosion et prolonge la durée de vie des anodes en magnésium installées.

Données techniques de la cartouche chauffante

• Puissance : 9 kW
• Tension de connexion : 400 V
• Zone non chauffée : 100 mm
• Longueur d'immersion pour sceller : 735 mm
• Raccord fileté : 1 1/2"
• Volume de stockage minimum : 250 dm³

Données techniques du contacteur modulaire

• Courant nominal : 25 A
• Tension nominale : 234/400 V
• Tension d'isolement : 500 V
• Nombre de chemins de courant : 4
• Alimentation de la bobine : 230 V
• Largeur : 2 modules

Données techniques du commutateur à cames à 3 niveaux

• Angle d'inclinaison : 45°/90°
• Courant nominal : 16 A
• Tension d'isolement : 690 V
• Fréquence : 50 Hz
• Surtension : 6 kV
• Pouvoir de fermeture : 0,7 kA
• Courant nominal de courte durée : 0,5 kA
• Classe de protection : IP65

Conclusion : L'efficacité rencontre la flexibilité

La série de cartouches chauffantes EJK maxi MR ST offre une solution fiable, polyvalente et efficace pour le chauffage de l'eau dans une grande variété d'applications. Associées à des systèmes photovoltaïques et des pompes à chaleur, elles permettent une utilisation optimale des énergies renouvelables. Grâce à des matériaux robustes, des fonctionnalités innovantes comme la régulation de puissance et une conception sophistiquée, ces cartouches chauffantes représentent un investissement durable et efficace à long terme.

Contenu de la livraison

• 1 élément chauffant modulaire de 9 kW
• Instructions de montage

Télécharger

• Mode d'emploi
