Rétegek - puffertároló hőcserélő nélkül

Réteges puffertároló PLC

Alkalmazási területek

Az SPS rétegzett puffertároló fűtési, szilárd tüzelésű és napkollektoros rendszerekben, valamint kapcsolt hő- és villamosenergia-termelő erőművekben való használatra készült. Biztosítja a hatékony hőmérséklet-rétegződést, és szükség szerint különböző hőforrásokból hasznosítható energiát biztosít.

Az optimalizált betáplálásnak és visszatérő áramlásnak köszönhetően a tárolótartály alkalmas egyedi rendszerekhez, valamint több puffertároló sorba kapcsolására, például nagyobb épületkoncepciókban vagy kombinált energiaellátásban.

anyag & építés

A tartály kiváló minőségű S235JRG2 acélból készült a DIN 4753 és az Euronorm EN 12897 szabványok szerint. A tartály belseje nyers, külseje gyárilag alapozott és egy stabil alapgyűrűn áll.

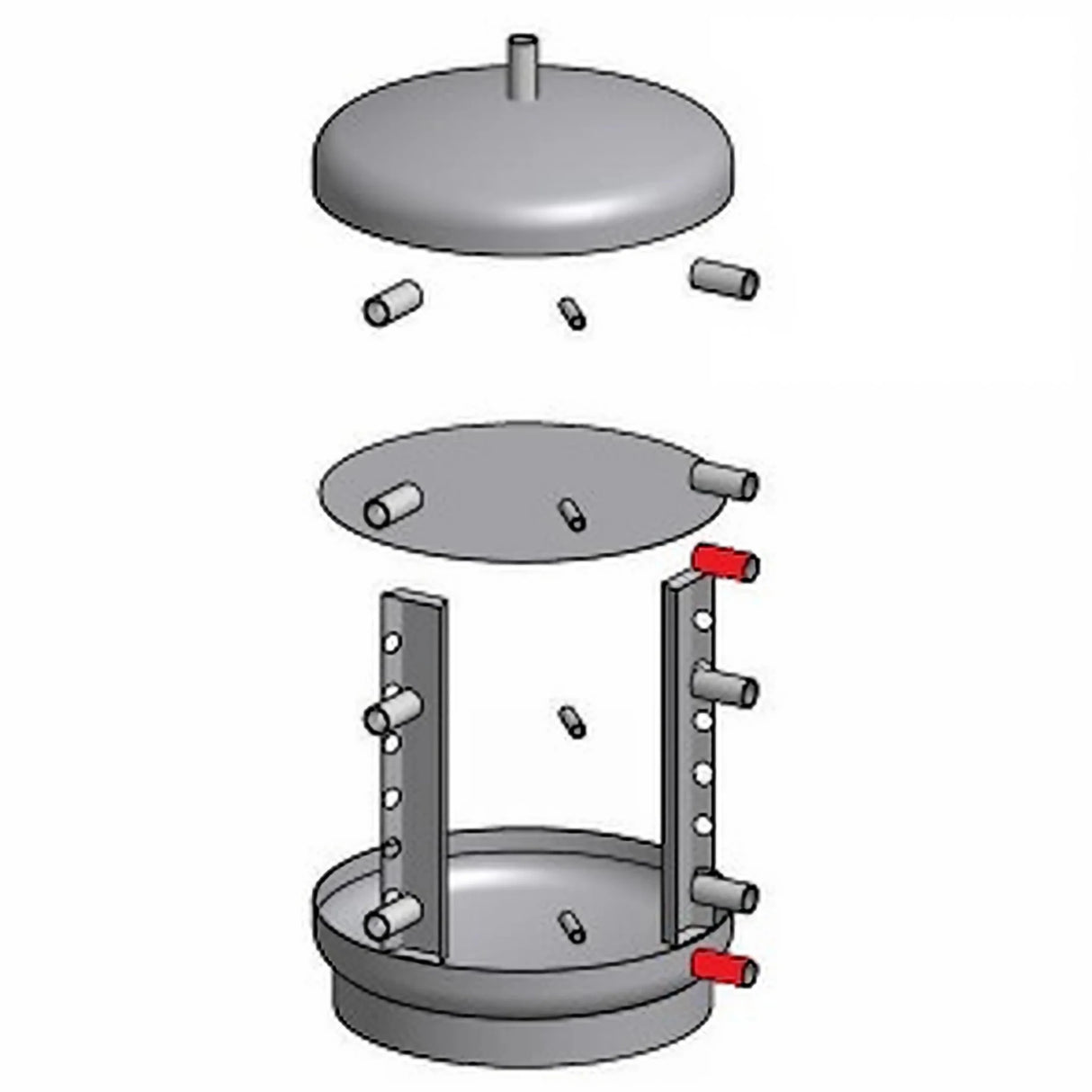

A rétegződés javítása érdekében rétegzőcsatornákat és egy behegesztett rétegelválasztó lemezt integráltak. A csatlakozóaljzatok 90°-os szögben helyezkednek el, ami leegyszerűsíti az összeszerelést és több tárolótartály csatlakoztatását.

Műszaki jellemzők

A tárolótartályt maximum 5 bar üzemi nyomásra tervezték, és két csatlakozóval rendelkezik az elektromos fűtőelemek számára. További csatlakozók vannak elhelyezve a visszatérő áramlás optimalizálása és a hőmérséklet-rétegződés fenntartása érdekében.

A kialakítás csökkenti a hőkeveredést, így lehetővé teszi a tárolt hő magas szintű kihasználását a különböző hőmérsékleti zónákban.

Szigetelési lehetőségek

Az SPS puffertartályhoz többféle szigetelési lehetőség áll rendelkezésre: 100 mm-es STS EPS (C hatásfokosztály), 130 mm-es STS EPS AirPor® (B hatásfokosztály), vagy 150 mm-es PU szuper kemény hab (A hatásfokosztály) 600 és 1000 liter közötti tartályméretekhez. Minden szigetelés ezüstszürke műanyag köpennyel és tömítőszalaggal van ellátva.

A szigetelés precízen illeszkedik és eltávolítható a könnyű telepítés és karbantartás érdekében. A kiviteltől függően ez jelentősen csökkentheti a hőveszteséget.

EPS AirPor® szürke polisztirol hab

Az EPS AirPor® szigetelés polisztirol habot és hozzáadott grafitot kombinál, ami jobb hővisszaverést és csökkentett hőveszteséget eredményez. A 130 mm-es változat (110 mm EPS + 20 mm fátyol) a B energiahatékonysági osztálynak felel meg, míg a 100 mm-es változat (80 mm EPS + 20 mm fátyol) a C energiahatékonysági osztálynak.

Az előnyök közé tartozik az akár 30%-kal csökkent hőveszteség a hagyományos szigetelőanyagokhoz képest, az egyszerű és gyors telepítés, a 100%-os újrahasznosíthatóság, valamint a kiegészítő padló- és fedélszigetelés. A DIN EN 12667 szabvány szerinti hővezető képessége 0,0316 W/mK; a DIN 4102 szabvány szerinti tűzvédelmi osztály: B2.

PU szuperkemény habszigetelés

A 150 mm vastagságú PU szuperkemény habszigetelés kiváló szigetelő tulajdonságokkal rendelkezik, és A energiahatékonysági osztályba tartozik. 150 mm-es poliuretánból és 10 mm-es poliészter szálas fátyolból áll, és RAL 9006 színű PS köpennyel van bevonva.

A fátyolréteg minimalizálja a konvekciós veszteségeket a tartály falainál, a fedélnél és az illesztéseknél. A szigetelés levehető, bőrbarát, környezetbarát és 100%-ban újrahasznosítható. Hővezető képesség a DIN EN 12667 szabvány szerint: 0,023 W/mK; tűzvédelmi osztály a DIN 4102 szabvány szerint: B2.

Közgyűlés & telepítés

Az előszerelt 90°-os szögben elfordított csatlakozóaljzatok lehetővé teszik a fűtőkörökhöz való egyszerű és biztonságos csatlakozást, valamint több tárolótartály kényelmes csatlakoztatását akkumulátorcsomagokhoz. Az állványgyűrűs kialakítás leegyszerűsíti a helyszíni telepítést.

A levehető szigetelésnek és a pontosan illeszkedő rögzítőszalagoknak köszönhetően a telepítés gyors és karbantartásbarát.A két elektromos fűtőpatronhoz való aljzat lehetővé teszi további elektromos utánfűtés használatát, ha szükséges.

Előnyök & Művelet

Az SPS réteges puffertartály a robusztus acélminőséget kifinomult rétegződési technológiával és különféle szigetelési lehetőségekkel ötvözi, lehetővé téve a különböző igényekhez való optimalizálást. A csökkentett hőveszteség, a jobb rétegződés és a rugalmas csatlakozási lehetőségek növelik a hatékonyságot és az üzembiztonságot.

Összességében a tárolórendszer tartós, gazdaságos megoldást kínál az energiatárolásra a modern hőellátó rendszerekben, és elősegíti a megújuló hőforrások integrálását, valamint a fogyasztás és az üzemeltetési költségek optimalizálását.

Szállítási terjedelem

• Réteges tárolótartályok hőcserélők nélkül, az Ön választása szerint
• beleértve a kiválasztott szigetelést
• Közgyűlés & Használati utasítás
