Автоматичен регулатор на нивото със сензори за твърди органични тъкани

EFSR1 – Електронен контролер за измерване и контрол на нивото

Кратко описание

EFSR1 е компактен електронен контролер за откриване и управление на нивото в контейнери и силози. Той следи минималните и максималните нива с капацитивни сензори и надеждно включва и изключва транспортните или пълнещите елементи, когато е необходимо.

Технически данни

Контролерът работи на 230 V/50 Hz (±10%) с консумация на енергия само 2 W. Максималната изходна мощност е 690 W, максималното изходно натоварване е 3 A; устройството е защитено с предпазител 3,15 A. Устройството може да работи в температурен диапазон от 0 °C до 60 °C.

Област на приложение и функционален принцип

Устройството е подходящо за наблюдение на нивата на напълване в различни контейнери и силози, по-специално за управление на конвейери и устройства за пълнене. Веднага щом се достигне минималното ниво, контролерът подава управляващ сигнал, който активира конвейера или устройствата за пълнене. Когато се достигне максималното ниво, управляващият сигнал се прекъсва отново.

Обхват на доставката

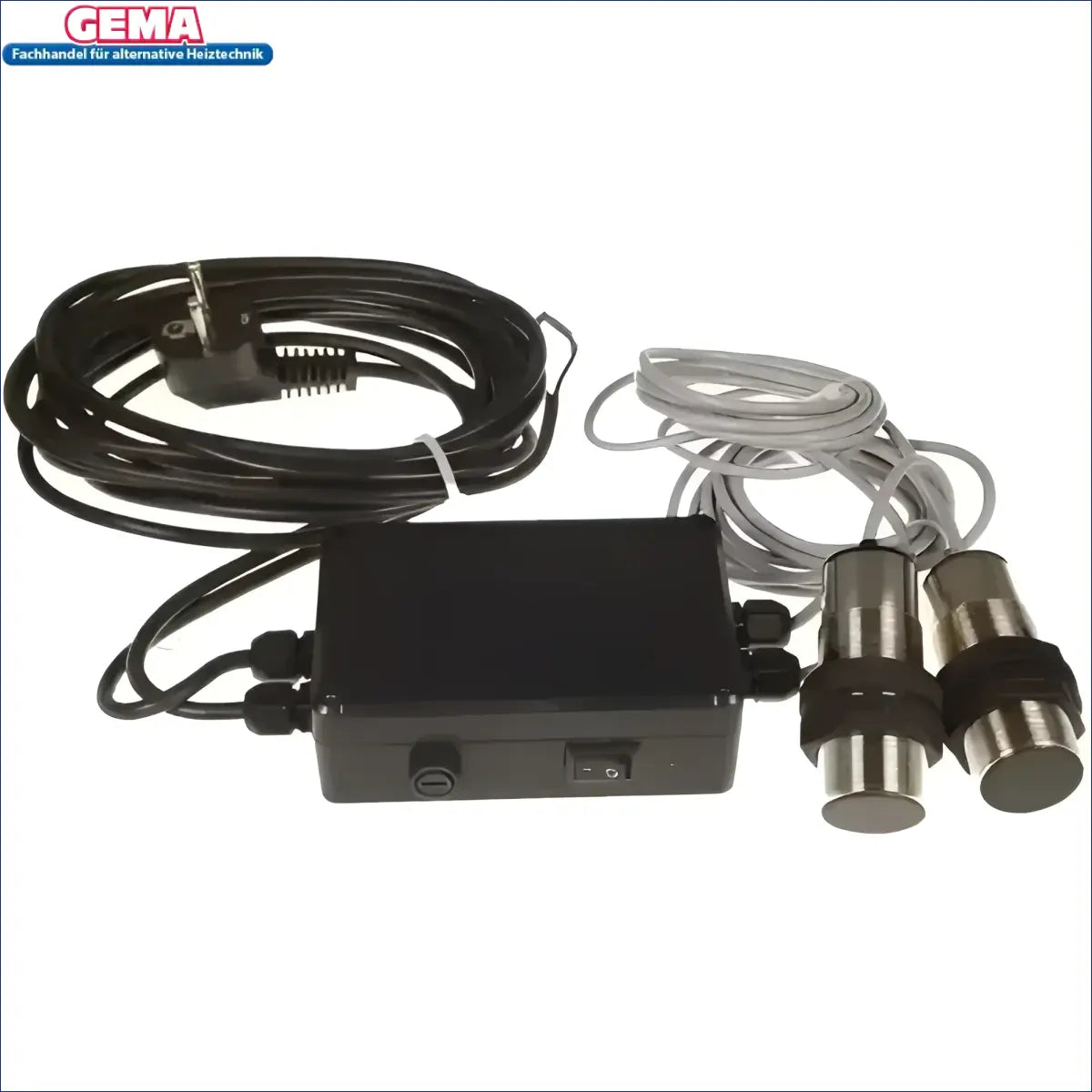

Обемът на доставката включва корпуса за управление с вграден електронен модул и два капацитивни сензора (за специални варианти, напр. котел PWK, може да бъде предварително монтиран само един сензор). Включени са и всички необходими свързващи кабели и предпазители.

Свързване и окабеляване

Винаги изключвайте захранването преди монтаж. Контролерът е свързан към електрическата мрежа 230 V (L и N); защитният проводник трябва да бъде заземен съответно. Вижте етикета на корпуса за точното разположение на пиновете и предоставения предпазител 3,15 A. Максималното изходно натоварване е 3 A; за по-големи натоварвания трябва да се предвиди външно превключващо реле.

Сензори и сигнални изходи

EFSR1 използва капацитивни сензори за нивовиден контрол, които работят безконтактно и са подходящи за широк спектър от насипни и течни среди. Устройството поддържа различни конфигурации на сензори (напр. NPN/PNP); окабеляването и полярността зависят от конкретния тип сензор и са маркирани на устройството.

Инструкции за безопасност

По време на монтаж и поддръжка трябва да се спазват приложимите електрически разпоредби. Работа по устройството може да се извършва само от квалифициран персонал. Преди отваряне на корпуса, захранването трябва да бъде изключено и обезопасено срещу повторно включване.

Въвеждане в експлоатация

След правилно свързване, сензорите трябва да се монтират на определеното място и да се тестват за функционалност. Един прост функционален тест се състои от симулиране на нивата на напълване и проверка на реакцията на контролера при превключване. Настройките се извършват на устройството съгласно инструкциите за експлоатация.

Поддръжка и грижи

EFSR1 е лесен за поддръжка; редовните визуални проверки на връзките и сензорите обикновено са достатъчни. Ако сензорите се замърсят, почистете ги съгласно инструкциите на производителя, без да повредите измервателните елементи. Сменяйте дефектните предпазители само с подходящи резервни части със същата номинална стойност.

Отстраняване на неизправности

Типичните проблеми включват липса на захранване, повредени кабели на сензорите или претоварени изходи. Първо проверете предпазителя, захранването и връзките на сензора. Ако проблемът продължава, свържете се с техническа поддръжка или квалифициран електротехник.

Предимства с един поглед

EFSR1 предлага компактен дизайн, електроника с ниска консумация на енергия и надежден метод на измерване с капацитивни сензори. Неговата ясна логика на превключване го прави подходящ за надеждно управление на малки до средни системи за пълнене.
