Tanque de armazenamento estratificado com 1 trocador de calor

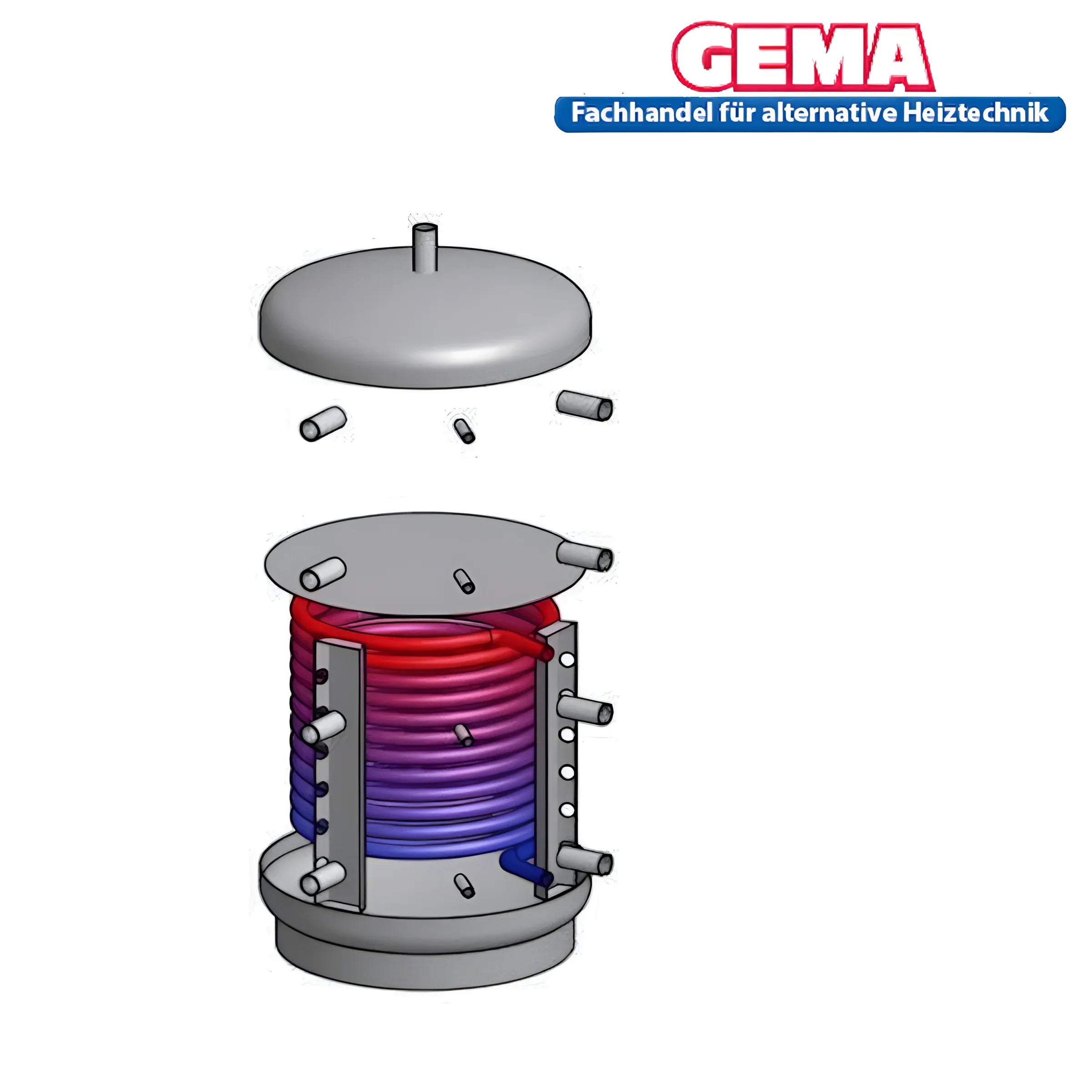

Tanque de armazenamento em camadas com 1 trocador de calor,/com placa de separação de camadas, incluindo isolamento
Estrutura e funcionalidade:
Um assim chamado Armazenamento estratificado é um dispositivo que armazena calor. Como componente de armazenamento de calor, é um componente da tecnologia de aquecimento que aumenta significativamente a eficiência de um sistema de aquecimento. Ele armazena o excesso de calor e o alimenta no sistema de aquecimento. Isso maximiza o aproveitamento do calor e reduz as perdas em comparação com um sistema de aquecimento sem tanque de armazenamento estratificado.
Graças a um trocador de calor, por exemplo, a camada superior quente de água armazenada pode ser usada para tomar banho ou chuveiro, e a camada intermediária, apenas moderadamente quente, pode ser usada para manter o aquecimento na temperatura ambiente mínima à noite.
É assim que o Armazenamento estratificado A energia térmica armazenada é ainda mais eficaz do que um tanque de armazenamento combinado ou de reserva no projeto padrão e, portanto, também pode ser dimensionada em um tamanho menor do que os dois tipos de armazenamento mencionados anteriormente.
Se um sistema solar térmico fizer parte do sistema de aquecimento, o tanque de armazenamento estratificado é absolutamente necessário para integrá-lo.
A água serve como meio de armazenamento no tanque de armazenamento estratificado.
É por isso que o tanque de armazenamento estratificado também é chamado de tanque de armazenamento de água quente.
!! Sem custos de envio para a Alemanha!!
Dados técnicos: Tanque de armazenamento estratificado com 1 trocador de calor
| SPSR | 600 | 800 | 1.000 | 1.500 | 2.000 | |
|---|---|---|---|---|---|---|
| Conteúdo líquido (sem peso líquido) | litro | 580 | 785 | 962 | 1485 | 1980 |
| Diâmetro sem isolamento | milímetros | 700 | 790 | 790 | 1.000 | 1.200 |
| Diâmetro com isolamento super PU | milímetros | 1.000 | 1.100 | 1.100 | - | - |
| Isolamento de PU classe de eficiência energética | UM | UM | UM | - | - | |
| Perda de calor (com isolamento) | watt | 63 | 70 | 75 | - | - |
| Diâmetro com isolamento PU-Ökoline | milímetros | 900 | 990 | 990 | 1.200 | 1.400 |
| Classe de eficiência energética Isolamento PU-Ökoline | B | B | B | B | B | |
| Perda de calor (com isolamento) | watt | 88 | 97 | 105 | 122 | 136 |
| Diâmetro com isolamento de lã STS | milímetros | 900 | 990 | 990 | 1.200 | 1.400 |
| Classe de eficiência energética com isolamento de lã STS | C | C | C | C | C | |
| Perda de calor (com isolamento) | watt | 104 | 117 | 140 | 171 | 190 |
| Altura com isolamento | milímetros | 1.680 | 1.720 | 2.050 | 2.080 | 2.100 |
| Dimensão de inclinação sem isolamento | milímetros | 1.680 | 1.740 | 2.080 | 2.130 | 2.150 |
| Conexões de carga/descarga | Alfândega | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG |
| Conexões de sensor/controlador | Alfândega | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG |
| Ventilação (IG) | Alfândega | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG |
| Conexão de cartucho eletrônico | Alfândega | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" |
| Pressão de operação do recipiente máx. | urso | 5 | 5 | 5 | 3 | 3 |
| Temperatura de operação máx. | °C | 95 | 95 | 95 | 95 | 95 |
| Superfície do trocador de calor abaixo | m² | 2.4 | 3 | 3 | 3 | 3 |
| Trocador de calor de pressão operacional máx. | urso | 10 | 10 | 10 | 10 | 10 |
| Peso sem isolamento | kg | 170 | 190 | 200 | 265 | 305 |
| Dimensões acima do piso (Imagem 2) | ||||||
| UM | milímetros | 1.680 | 1.690 | 2.050 | 2.080 | 2.100 |
| B | milímetros | 1.375 | 1.385 | 1.695 | 1.690 | 1.665 |
| C | milímetros | 995 | 1.005 | 1.235 | 1.230 | 1.225 |
| D | milímetros | 615 | 625 | 755 | 770 | 785 |
| E | milímetros | 235 | 245 | 295 | 310 | 345 |
| F | milímetros | 235 | 245 | 295 | 360 | 395 |
| G | milímetros | 835 | 845 | 895 | 860 | 895 |
