Aperçu du produit et domaine d'utilisation

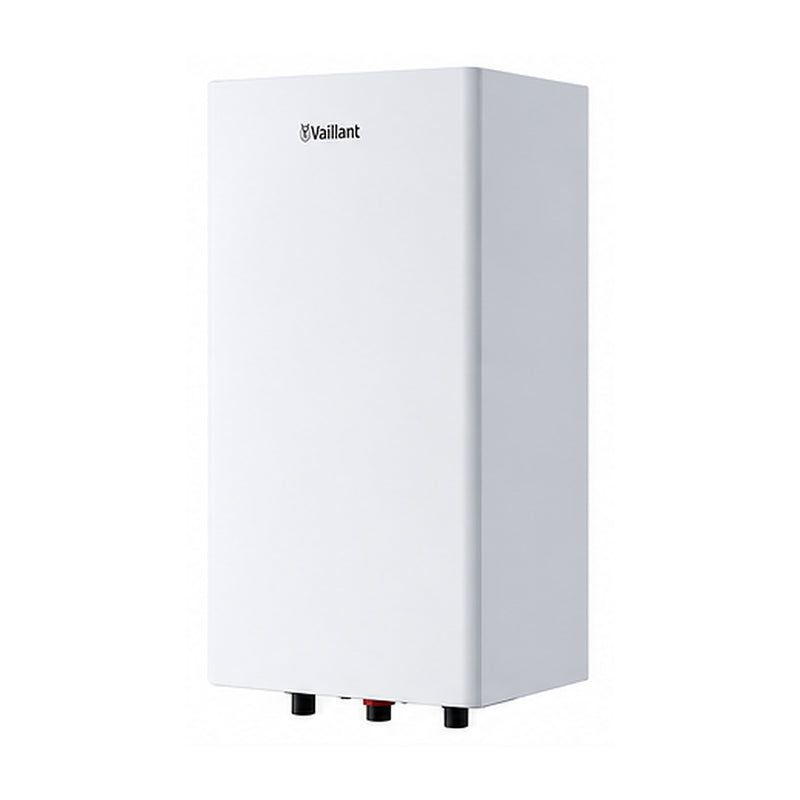

Le Vaillant actoSTOR VIH QL 75/2 B est un ballon d'eau chaude sanitaire à chargement stratifié compact, mural, d'une capacité nominale de 72 litres. Il a été conçu pour la production centrale d'eau chaude sanitaire et est techniquement et visuellement adapté à la chaudière à condensation à gaz Vaillant ecoTEC plus VCW 1-5 avec production d'eau chaude intégrée.

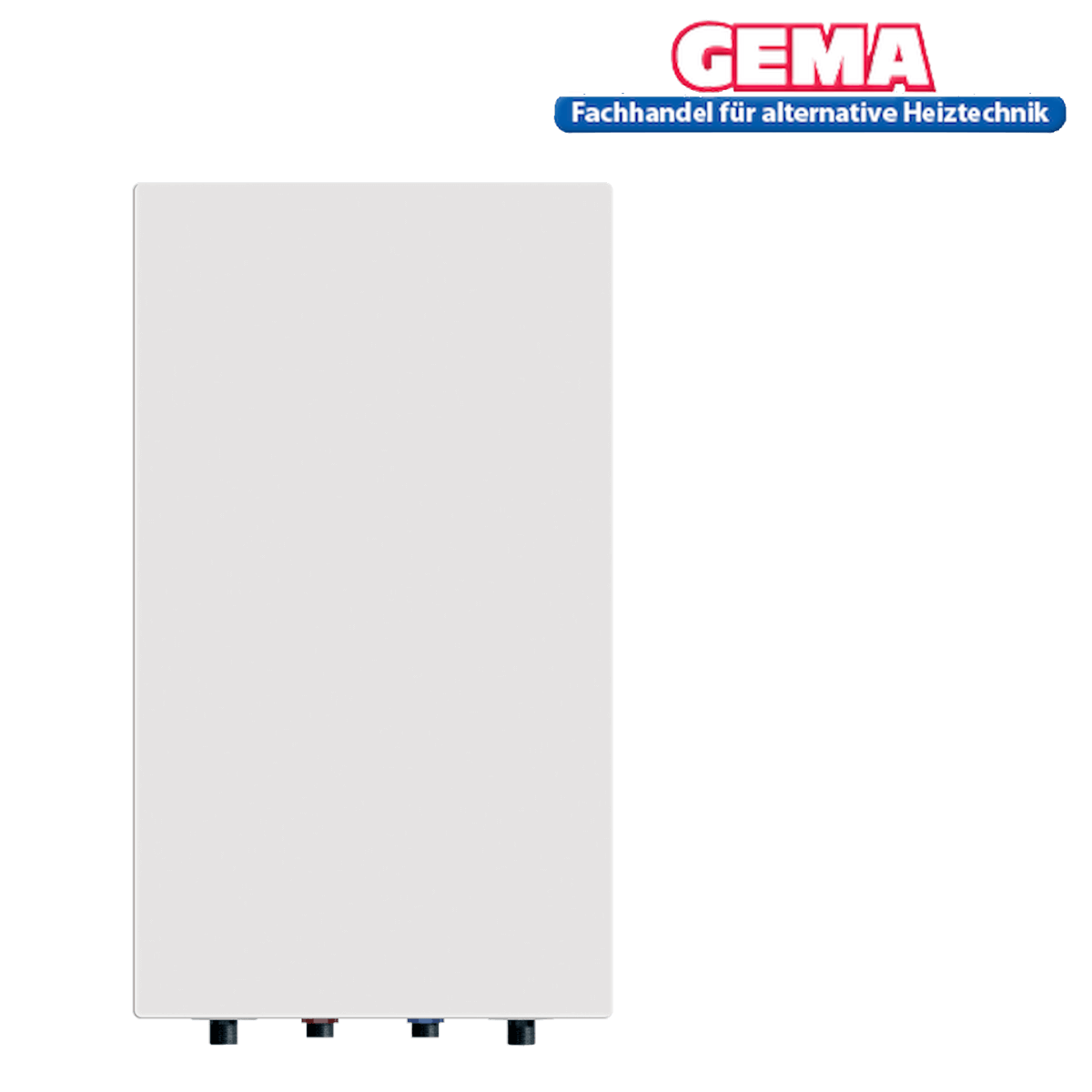

Grâce à ses dimensions de 720 × 440 × 440 mm, le ballon convient particulièrement aux petits foyers et aux situations d'installation avec un espace limité. Pour la planification de l'installation, des versions pour montage à gauche et à droite sont disponibles.
Technique et équipement

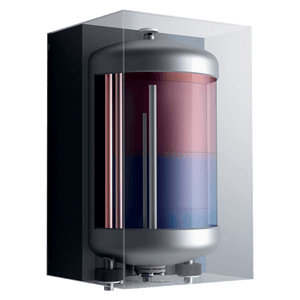

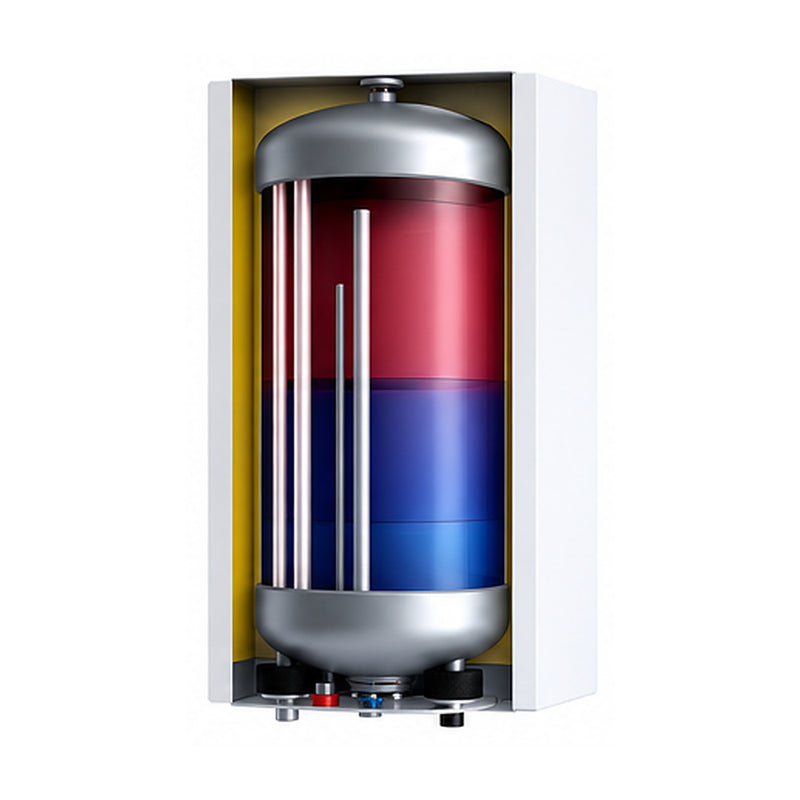

Le procédé de chargement stratifié ActoNomic introduit l'eau chauffée de manière ciblée dans la partie supérieure du ballon. Ainsi, de l'eau chaude utilisable est disponible avant que l'intégralité du contenu du ballon ne soit complètement chauffée. La puissance de sortie d'eau chaude est de 170 litres en 10 minutes, la puissance continue d'eau chaude de 1 194 litres par heure et l'indice de performance NL 1,5.
La cuve du ballon est en acier émaillé et est protégée en outre contre la corrosion par une anode sacrificielle en magnésium. La fiche produit ErP actuelle indique la classe d'efficacité énergétique B, une perte de chaleur en veille de 34,2 W et un volume de stockage de 72 litres.
Avantages au quotidien
Le chargement stratifié permet une mise à disposition rapide de l'eau chaude et utilise le volume de stockage disponible de manière particulièrement efficace. Par rapport aux ballons conventionnels de volume comparable, le système peut atteindre une puissance d'eau chaude supérieure jusqu'à 50 pour cent.
La conception murale libère la surface au sol et favorise une installation compacte. Grâce au design adapté aux composants système Vaillant, le ballon peut être disposé de manière visuellement homogène à côté du générateur de chaleur.
Intégration système et compatibilité
Le actoSTOR VIH QL 75/2 B est principalement prévu pour être combiné avec le Vaillant ecoTEC plus VCW 1-5. La production d'eau chaude est contrôlée par le générateur de chaleur raccordé et sa régulation ; le ballon ne possède pas de source de chaleur propre destinée à l'exploitant.
Les raccordements aller et retour côté chauffage ainsi que les raccordements d'eau froide et d'eau chaude sont chacun en R 3/4 pouce. La variante de montage requise doit être sélectionnée en fonction du cheminement de tuyauterie prévu, en montage à gauche ou à droite. D'autres combinaisons de systèmes doivent être vérifiées techniquement au préalable.
Aperçu des données techniques
| Fabricant | Vaillant |
| Type de ballon | Ballon d'eau chaude mural à chargement stratifié |
| Volume de stockage | 72 l |
| Eau potable | Oui |
| Cuve du ballon | Acier émaillé avec anode sacrificielle en magnésium |
| Température max. de l'eau chaude | 75 °C |
| Pression de service max. | 10 bar |
| Dimensions H × L × P | 720 × 440 × 440 mm |
| Poids à vide | 38 kg |
Montage

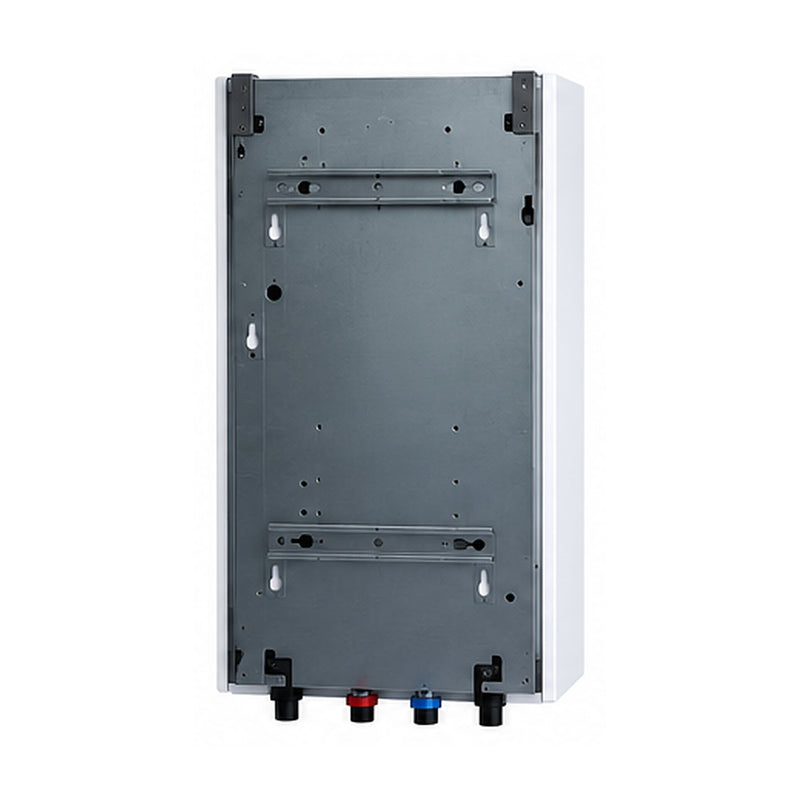

Le montage, le raccordement hydraulique, la mise en service, l'entretien et la réparation doivent être effectués par des professionnels dûment qualifiés. Le mur et la structure de fixation utilisée doivent être adaptés au poids en état de fonctionnement de 110 kg ainsi qu'aux conditions d'installation locales.
Avant le montage, le numéro d'article, le côté de raccordement, la variante de montage commandée et le cheminement de tuyauterie doivent être vérifiés. Le ballon et les conduites doivent être entièrement remplis, purgés et contrôlés pour vérifier leur étanchéité avant la mise en service.
Remarques
Le ballon ne fonctionne qu'en association avec un générateur de chaleur approprié. La puissance d'eau chaude réellement atteignable dépend donc également de la puissance, du réglage et du mode de fonctionnement de l'appareil de chauffage raccordé.
La pression de service maximale de 10 bar et la température maximale de l'eau chaude de 75 °C ne doivent pas être dépassées. Les dispositifs de sécurité, le volume d'expansion, l'installation d'eau potable et la protection contre les brûlures doivent être dimensionnés en fonction de l'installation. Les kits de raccordement, les habillages de tuyaux et autres accessoires ne sont considérés comme inclus que s'ils sont expressément mentionnés dans la confirmation de commande ou le document de livraison.
Contenu de la livraison
- 1 ballon d'eau chaude sanitaire à chargement stratifié Vaillant actoSTOR VIH QL 75/2 B dans la variante de montage choisie
