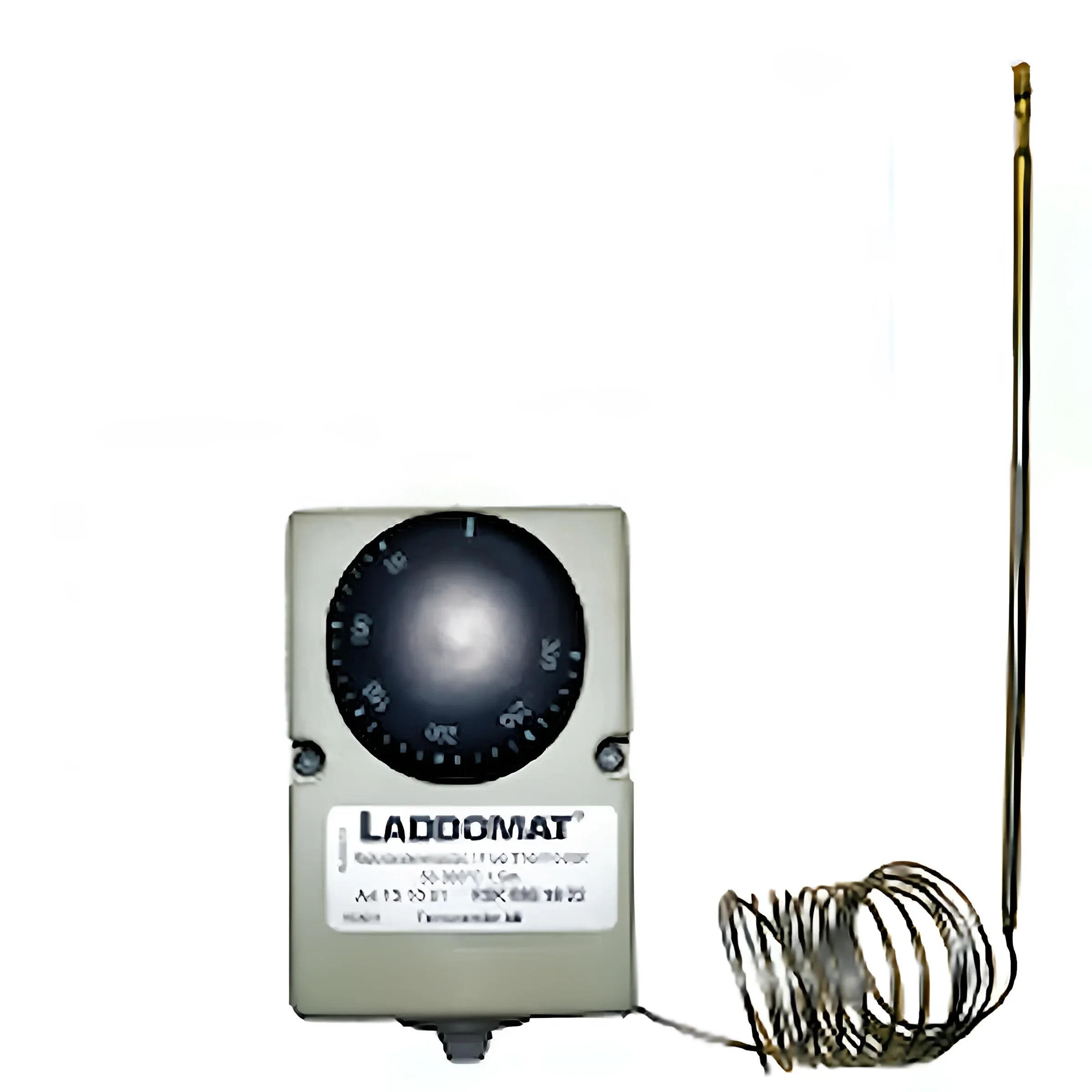

Thermostat de gaz de combustion 50-300°C

Thermostat de gaz de combustion 50-300°C

Pour allumer et éteindre la pompe de charge entre la chaudière et le vase d'expansion. Le Thermostat de gaz de combustion démarre la pompe dès que le conduit de fumée atteint sa température de fonctionnement après le début de la combustion.

Lors de l'alimentation d'une chaudière avec une vanne de circulation automatique, l'eau froide est empêchée de refroidir le fond de la chaudière au début de l'allumage. La chaudière atteint sa température de fonctionnement plus rapidement. Un réglage approprié se situe entre 50 et 120 °C. Lorsque le contenu de la chaudière est brûlé, la pompe est arrêtée dès que le conduit de fumée a refroidi.

Remarque ! S'il n'y a qu'un thermostat à eau installé, qui démarre la pompe de charge à 80°C, lors du chauffage de la chaudière et du réservoir tampon à 90°C, il se passe ce qui suit : La pompe s'arrête en raison de la différence de température dans le thermostat seulement lorsque l'ensemble du réservoir tampon et la chaudière ont refroidi à environ 75°C. Cela détruit la stratification thermique dans le réservoir tampon et une partie de la quantité d'énergie présente dans l'eau entre 75-90°C (= environ 30% de l'énergie stockée) s'échappe inutilement par la cheminée.

Montage du capteur.

Le capteur est fixé à l'extérieur du conduit de fumée avec le kit de montage fourni. Le capteur ne peut pas être isolé vers l'extérieur. Pour les chaudières où la température du capteur peut dépasser 300°C (normal pour les chaudières à tirage naturel), le capteur est monté sur le dessous du conduit de fumée avec un entretoise. Ne laissez jamais le capteur exposé sans protection aux gaz de combustion. Voir illustration.

Montage et raccordement : Thermostat de gaz de combustion 50-300°C

Le boîtier du thermostat en plastique doit être installé de manière à ne pas être endommagé par le rayonnement thermique des surfaces chaudes. Un endroit approprié serait à proximité de l'interrupteur de fonctionnement, afin que le câblage puisse être aussi court que possible. Lors de la connexion d'une chaudière sans circulation naturelle, un thermostat à eau doit être monté. Cela doit d'une part empêcher l'ébullition sur les braises dans la chaudière et d'autre part servir de sécurité supplémentaire. Ce thermostat est réglé à environ 90 – 95°C.
Pour les chaudières avec de faibles températures des gaz de combustion, il est installé sur le côté ou sur le dessus du conduit de fumée sans entretoise. Monter et fixer le tube capillaire de manière à ce qu'il ne soit pas endommagé lors du ramonage de la cheminée.

Données techniques : Thermostat de gaz de combustion
