Sunex Heizkreisverteiler – Effiziente Wärmeverteilung für Ihre Heizanlage
Produktübersicht

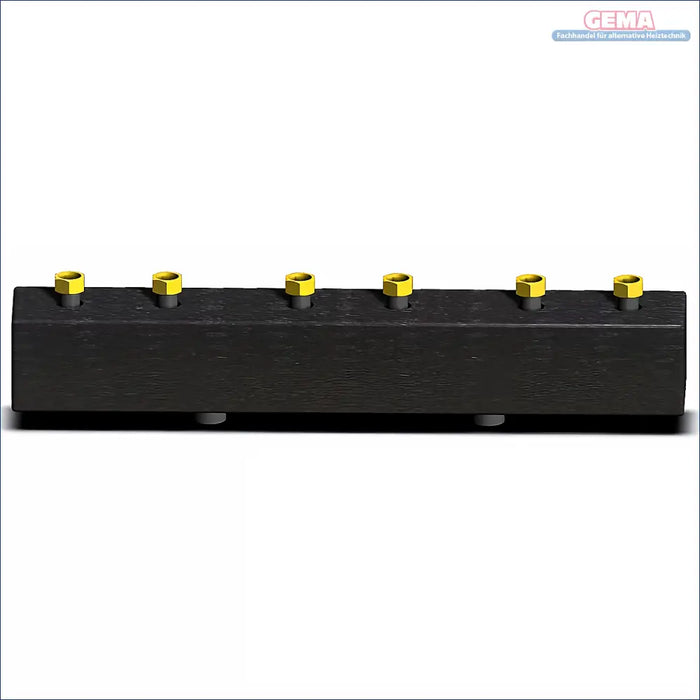

Der Sunex Heizkreisverteiler ist speziell für Zentralheizungs-Anlagen mit Heizkörpern, Fußbodenheizung und Mischsystemen entwickelt. Er ermöglicht eine zuverlässige Verteilung des Heizwassers auf zwei oder drei unabhängige Kreise und bietet so flexible Einsatzmöglichkeiten in Wohn- und Gewerbeobjekten.
Erhältlich in den Varianten 2 Kreise DN20, 2 Kreise DN25, 3 Kreise DN20 und 3 Kreise DN25 sowie als Ausführung mit Außengewinde (AG) für einfache Anschlussmöglichkeiten. Die robuste Bauweise und die hochwertige EPP-Isolierung sorgen für eine langanhaltende Leistung und minimalen Wärmeverlust.
Anwendungsbereiche
Ideal geeignet für Neubauten und Modernisierungen: Ob Fußbodenheizung oder Heizkörper, der Verteiler passt sich Ihrem System an und optimiert die Wärmeverteilung. In Mischsystemen mit unterschiedlichen Vorlauftemperaturen punktet er durch präzise Regelbarkeit.
Auch in Gewerbeobjekten wie Büros, Praxen und Werkstätten sorgt der Sunex Heizkreisverteiler für gleichmäßige Behaglichkeit. Durch die Vielfalt an Varianten lässt er sich an individuelle Leistungsanforderungen anpassen.
Konstruktion und Materialien
Der Hauptkörper des Verteilers besteht aus hochwertigem Stahl, der auch bei hohen Temperaturen und Drücken zuverlässig arbeitet. Die Muttern sind aus Messing gefertigt und gewährleisten eine korrosionsbeständige Verbindung.
Eine 30 mm dicke EPP-Isolierung reduziert Wärmeverluste und verbessert den Wirkungsgrad der Anlage. Die M8-Befestigung erlaubt eine einfache und sichere Wandmontage, ohne zusätzliche Halterungen.
Technik
Maximale Betriebstemperatur: 110 °C | Maximaler Betriebsdruck: 6 bar. Die Leistung reicht von 29 kW (ΔT=20 K, 2 Kreise DN20) bis 54 kW (ΔT=20 K, 2-/3-Kreis DN25).
Maximale Durchflussraten: 1,2 m³/h bei DN20 und 2,3 m³/h bei DN25. Abmessungen variieren je nach Ausführung zwischen 193/137/552 mm und 193/140/862 mm (H/T/B), das Gewicht zwischen 5,7 und 8,9 kg.
Montage und Anschluss
Dank klarer Markierung auf Kessel- und Heizkreisseite werden die Anschlüsse schnell und fehlerfrei ausgeführt. Die Kesselseite ist mit AG 1" oder AG 5/4" verfügbar, die Heizkreisseite wahlweise mit IG 1", IG 6/4" oder AG 1".
Die mitgelieferten Befestigungsteile ermöglichen eine unkomplizierte Wandmontage. Einfache Zugänglichkeit zu allen Anschlüssen erleichtert Wartungs- und Reinigungsarbeiten.
Vorteile auf einen Blick
Der Sunex Heizkreisverteiler kombiniert robuste Stahlkonstruktion, korrosionsbeständige Messingmuttern und wirkungsvolle EPP-Isolierung. Er überzeugt durch hohe Leistungsfähigkeit, einfache Montage und flexible Anschlussvarianten.
Perfekt abgestimmt auf moderne Heizsysteme bietet er zuverlässige Wärmeverteilung, reduziert Energieverluste und steigert den Wohnkomfort in jedem Gebäude.
Technische Daten
DN20 2 Kreise
- Material des Verteilers: Stahl
- Mutter: Messing
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 193 x 137 x 552 mm
- Gewicht: 5,76 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 29 kW
- max. Durchfluss: 1,2 m/h
- Anschluss Kesselseite: 1" AG
- Anschluss Heizkreisseite: 1" IG
DN20 3 Kreise
- Material des Verteilers: Stahl
- Mutter: Messing
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 193 x 140 x 862 mm
- Gewicht: 8,44 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 54 kW
- max. Durchfluss: 2,3 m/h
- Anschluss Kesselseite: 5/4" AG
- Anschluss Heizkreisseite: 1" IG
DN25 2 Kreise
- Material des Verteilers: Stahl
- Mutter: Messing
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 193 x 137 x 552 mm
- Gewicht: 6,05 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 54 kW
- max. Durchfluss: 2,3 m/h
- Anschluss Kesselseite: 5/4" AG
- Anschluss Heizkreisseite: 6/4" IG
DN25 3 Kreise
- Material des Verteilers: Stahl
- Mutter: Messing
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 193 x 140 x 862 mm
- Gewicht: 8,49 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 54 kW
- max. Durchfluss: 2,3 m/h
- Anschluss Kesselseite: 5/4" AG
- Anschluss Heizkreisseite: 6/4" IG
DN20 AG 2 Kreise
- Material des Verteilers: Stahl
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 170 x 140 x 552 mm
- Gewicht: 5,7 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 29 kW
- max. Durchfluss: 1,2 m/h
- Anschluss Kesselseite: 1" AG
- Anschluss Heizkreisseite: 1" IG
DN20 AG 3 Kreise
- Material des Verteilers: Stahl
- Isolierung: EPP30 mm dick
- Befestigung: M8
- Abmessung (HxTxB): 170 x 140 x 862 mm
- Gewicht: 8,9 kg
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- max. Leistung: 54 kW
- max. Durchfluss: 2,3 m/h
- Anschluss Kesselseite: 5/4" AG
- Anschluss Heizkreisseite: 1" IG
Lieferumfang
- Heizkreisverteiler nach Wahl
- Montage- & Bedienungsanleitung
