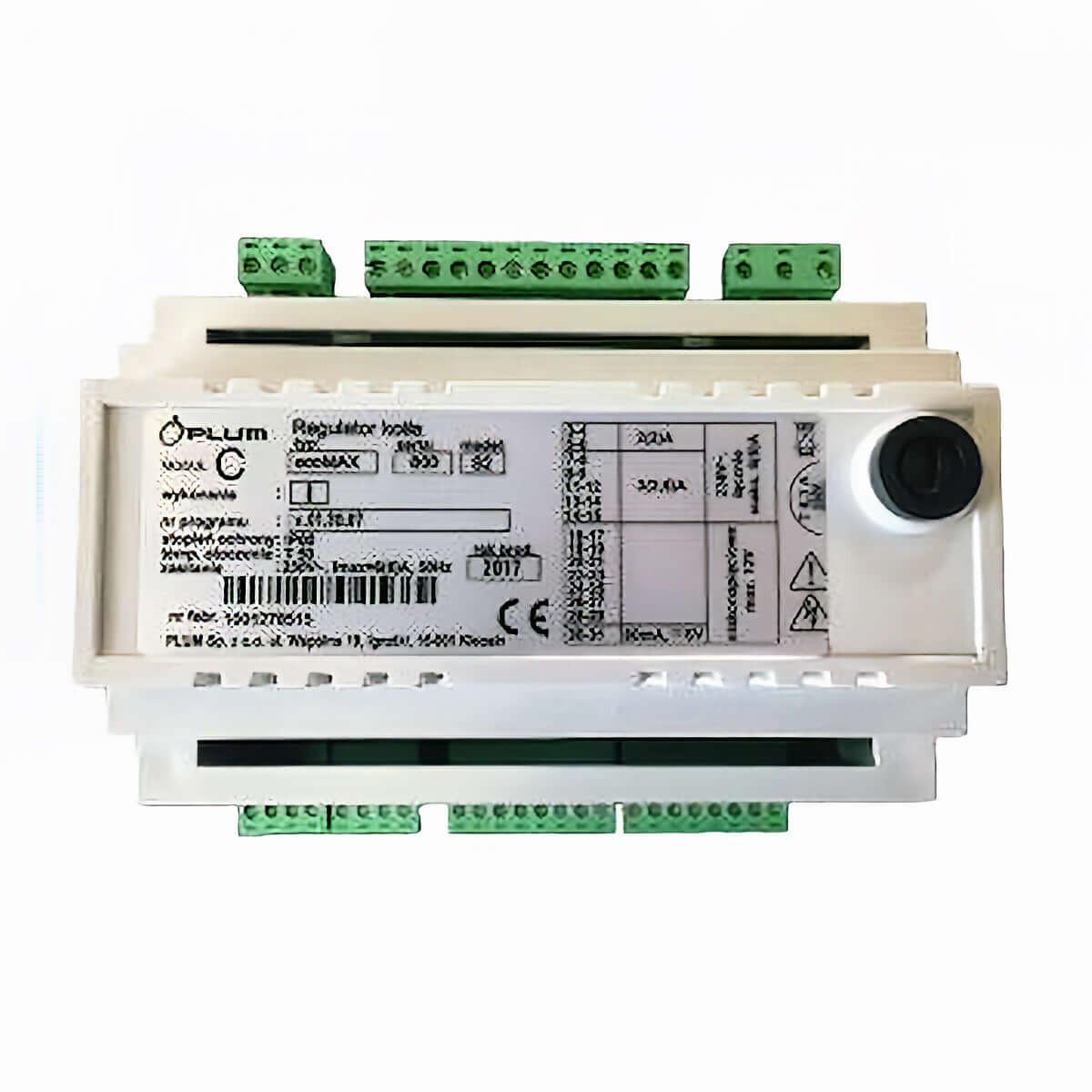

Module d'extension C pour Gema Control

Module d'extension C pour la série ecoMax 800 et 850 et Gema Control 920

Pour l'extension de 2 circuits de chauffage mixtes supplémentaires et de thermostats d'ambiance pour le contrôle de chauffage Plum ecoMax 850 i et Gema Control Regler, qui sont étendus avec un module B / ou seront étendus. Les circuits de chauffage contrôlés par le module d'extension sont affichés dans le menu opérateur, au point Information, ils ne sont pas représentés sur le schéma hydraulique de l'affichage principal. Cela s'applique également à l'affichage en ligne.

Conseil de planification :

Pour 3 ou 4 circuits de chauffage mixtes, le module B doit être utilisé, deux circuits de chauffage mixtes sont pris en charge par le module principal dans l'appareil de commande et jusqu'à deux autres circuits de chauffage ne peuvent être contrôlés que par le module B ;
Pour 5 ou 6 circuits de chauffage mixtes, le module C doit être utilisé en plus du module B, le module C ne peut pas être utilisé pour seulement 3 ou 4 circuits de chauffage mixtes, car le module B est prévu à cet effet.

Conseil de planification 2 :

Pour chaque circuit de chauffage supplémentaire, un capteur CT4 (KTY 81-110) est nécessaire, qui n'est pas inclus dans la livraison du module. La commande du capteur est possible dans notre boutique - voir sélection ci-dessous. Pour l'extension de 2 circuits de chauffage supplémentaires et de deux thermostats d'ambiance pour le contrôle de chauffage Plum ecoMax 850 / 920 i.

Télécharger

• Fiche technique Module B & C

*modifications techniques réservées | les images peuvent différer
