Aperçu du produit et domaine d'application

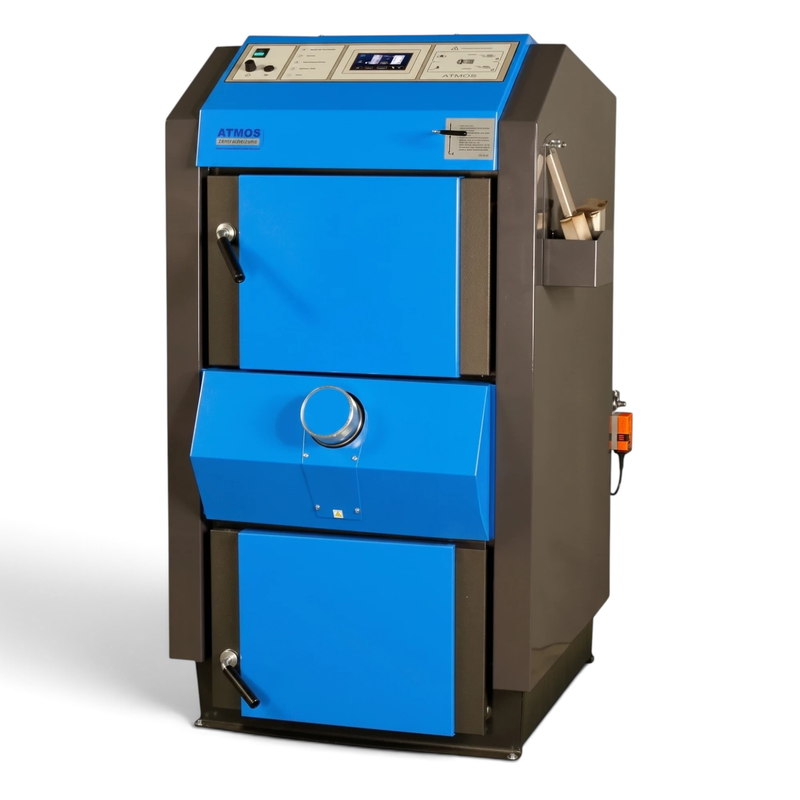

Le chaudière à gazéification du bois Atmos DC30GSE avec allumage automatique est destinée au chauffage central de bâtiments résidentiels et d'objets comparables utilisant du bois de chauffage sec. Avec sa classe de puissance, la chaudière convient aux installations de chauffage où un chauffage au bois en bûches puissant avec accumulateur tampon et intégration régulée du système est prévu.
L'allumage automatique du bois facilite un fonctionnement plus confortable, car le démarrage de la combustion peut être planifié via la régulation. Ainsi, la chaudière est particulièrement intéressante pour les utilisateurs qui souhaitent utiliser un chauffage au bois en bûches classique, mais qui souhaitent plus de confort d'utilisation lors de l'allumage.
Technique et équipement

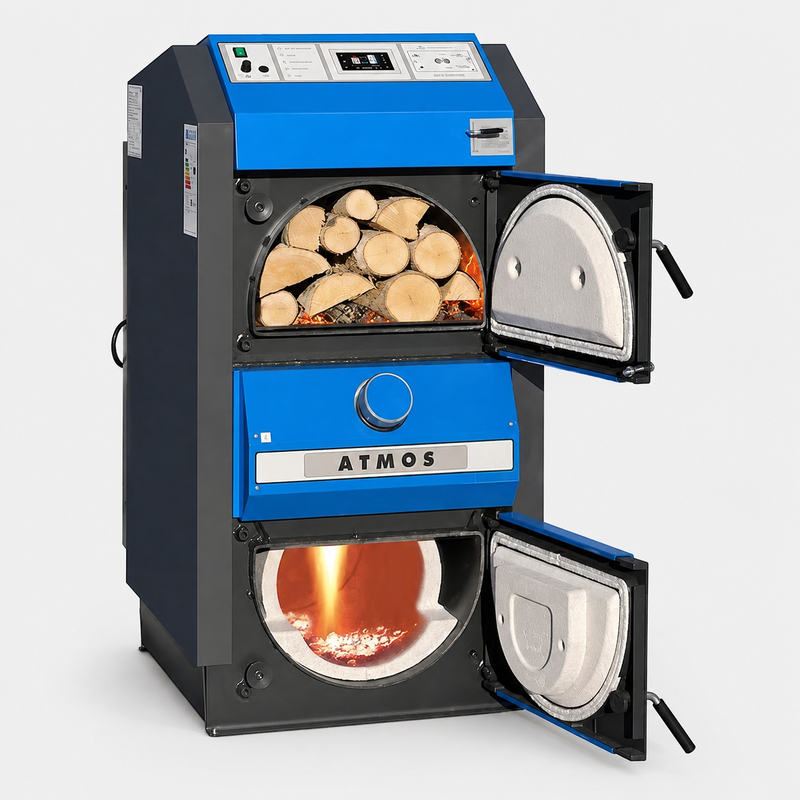

La chaudière fonctionne selon le principe de la gazéification du bois avec ventilateur d'extraction. La combustion se fait dans une chambre de combustion revêtue de céramique avec air primaire et secondaire préchauffé, ce qui permet une combustion contrôlée.

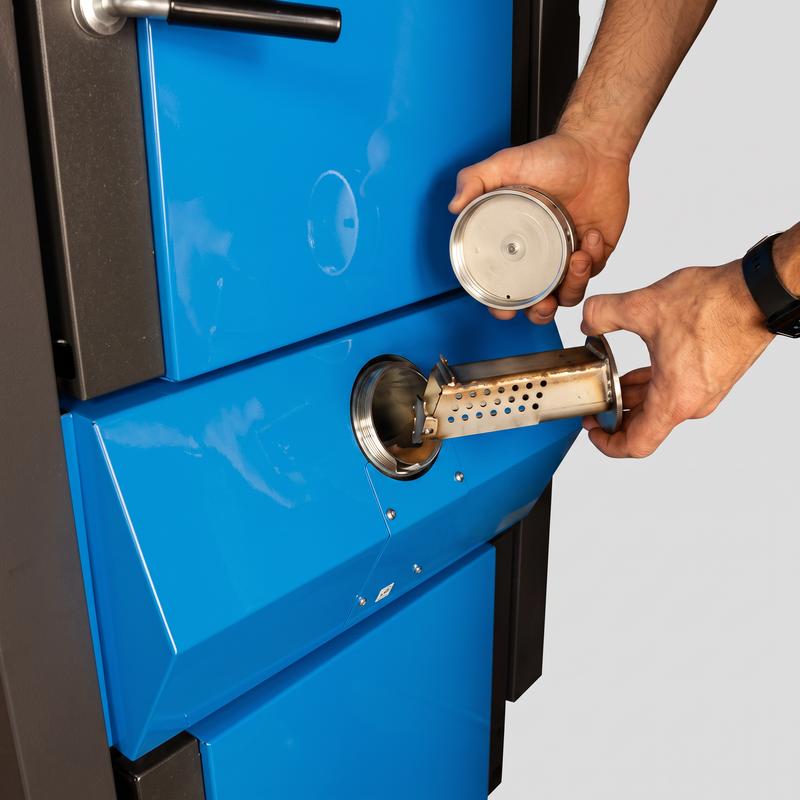

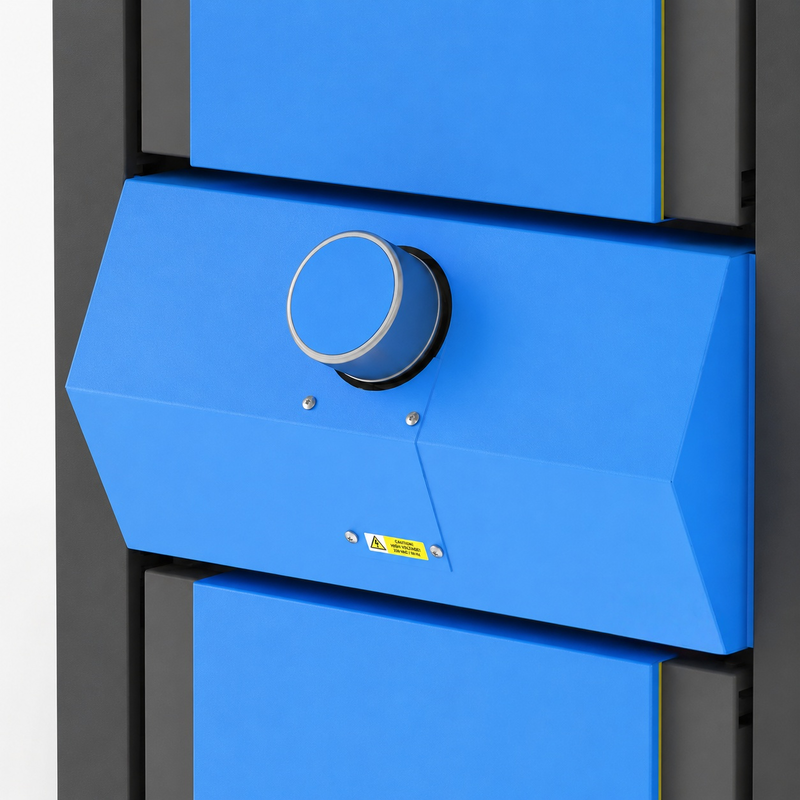

L'équipement comprend la régulation électronique ATMOS ACD 04. L'allumage automatique du bois se fait via un système d'allumage intégré avec chambre d'allumage et spirale incandescente. L'allumage peut être planifié via un programme horaire, une demande du système de chauffage ou la température de l'accumulateur tampon.
Avantages au quotidien
Dans le fonctionnement quotidien, le ventilateur d'extraction, la conduite d'air régulée et la fonction d'allumage automatique facilitent la manipulation de la chaudière. Lors du rechargement et de l'utilisation, le ventilateur soutient l'évacuation des fumées, tandis que la régulation affiche clairement les états de fonctionnement centraux de l'installation de chauffage.
La grande ouverture de chargement et la possibilité d'utiliser des bûches jusqu'à 530 mm réduisent l'effort de manipulation du combustible. Pour un fonctionnement durablement propre et sûr de l'installation, un combustible sec, un retour d'eau adapté, un accumulateur tampon et un nettoyage régulier restent essentiels.
Intégration système et compatibilité
L'Atmos DC30GSE avec allumage automatique est conçu pour être intégré dans un système de chauffage à eau. L'installation avec ballon tampon et élévation de température de retour est particulièrement importante pour le fonctionnement d'une chaudière à gazéification de bois, car elle maintient stable la température de retour et stocke intelligemment la chaleur produite.
La régulation ACD04 prend en charge la gestion du système avec circuit chaudière, circuits de chauffage, préparation d'eau chaude sanitaire et ballon tampon. Le dimensionnement concret du volume du ballon tampon, de l'hydraulique, de la cheminée et des dispositifs de sécurité doit être adapté à chaque installation.
Aperçu des données techniques
Les données techniques suivantes résument les principales caractéristiques vérifiées de l'Atmos DC30GSE avec allumage automatique.
| Puissance nominale | 29,8 kW |
| Combustible | Bois en bûches sec |
| Technique de combustion | Gazéification du bois / gazéification par générateur |
| Rendement | 91,3 % |
| Classe d'efficacité énergétique | A+ |
| Température de départ maximale | 90 °C |
| Pression de service maximale | 2,5 bar |
| Longueur de bûche | 530 mm |
| Classe de chaudière | 5 |
| Tirage requis | 20 Pa |
| Température des fumées | 148 °C |
| Raccordement du conduit de fumée | 150 / 152 mm |
| Échangeur thermique de sécurité | présent |
| Tampon tampon recommandé | oui, au moins 55 l par 1 kW de puissance de chaudière installée |
| Système d'allumage | allumage automatique du bois avec chambre d'allumage et spirale incandescente |
| Hauteur | 1281 mm |
| Largeur | 680 mm |
| Profondeur | 1020 mm |
| Tension | 230 V |
| Fréquence | 50 Hz |
| Consommation électrique | 50 W en fonctionnement normal / 550 W avec allumage activé |
| Poids | 466 kg |
Montage
Le montage s'effectue par intégration dans un système de chauffage à eau avec raccordement de cheminée adapté, élévation du retour et ballon tampon. Pour le fonctionnement, un local d'installation suffisamment dimensionné, une alimentation en air de combustion adaptée et une évacuation des fumées correctement réglée sont nécessaires.
L'installation, la mise en service et la formation doivent être effectuées par une entreprise spécialisée qualifiée. L'intégration hydraulique, les raccordements électriques, la sécurité de décharge thermique et les conditions de cheminée doivent correspondre à l'installation respective.
Remarques
La chaudière est conçue pour du bois de chauffage sec. Pour un fonctionnement propre et une longue durée de vie, il convient d'utiliser du bois de chauffage avec une teneur en humidité appropriée.
Pour les chaudières à gazéification du bois, la température de retour, le ballon tampon, le nettoyage régulier et une alimentation en air de combustion correctement réglée sont des conditions importantes pour un fonctionnement fiable de l'installation. Le choix concret de la puissance ne remplace pas un calcul des besoins de chauffage.
Contenu de la livraison
- Chaudière à gazéification du bois Atmos DC30GSE avec allumage automatique
- Brosse en acier avec accessoires
- Crochet de tisonnage
- Robinet d'arrivée
- Manuel d'utilisation et d'entretien
- Régulateur de tirage Honeywell FR 124
- Cendrier
- Dispositif pour retirer les dispositifs de freinage du conduit de fumée
- Kit d'accessoires pour le régulateur ACD 04
- 1 sonde de température extérieure AF20-B65
- 3 sondes de température à appliquer SF20-B54
- 3 sondes de température pour eau chaude sanitaire et ballon tampon KTF20-65-5M-B
- Chambre aveugle, amovible
- Pelle de remplissage pour granulés
