EFSR1 – Contrôleur électronique de mesure et de contrôle de niveau
Brève description
L'EFSR1 est un contrôleur électronique compact pour la détection et le contrôle du niveau des conteneurs et des silos. Il surveille les niveaux minimum et maximum grâce à des capteurs capacitifs et active et désactive de manière fiable les éléments de transport ou de remplissage selon les besoins.
Données techniques
Le contrôleur fonctionne à 230 V/50 Hz (±10 %) avec une consommation de seulement 2 W. La puissance de sortie maximale est de 690 W, la charge de sortie maximale de 3 A ; l'appareil est protégé par un fusible de 3,15 A. L'appareil fonctionne dans une plage de température de 0 °C à 60 °C.
Domaine d'application et principe de fonctionnement
Cet appareil permet de surveiller les niveaux de remplissage de divers conteneurs et silos, notamment pour le contrôle des convoyeurs et des dispositifs de remplissage. Dès que le niveau minimum est atteint, le contrôleur envoie un signal de commande qui active le convoyeur ou les dispositifs de remplissage. Lorsque le niveau maximum est atteint, le signal de commande est à nouveau interrompu.
Contenu de la livraison

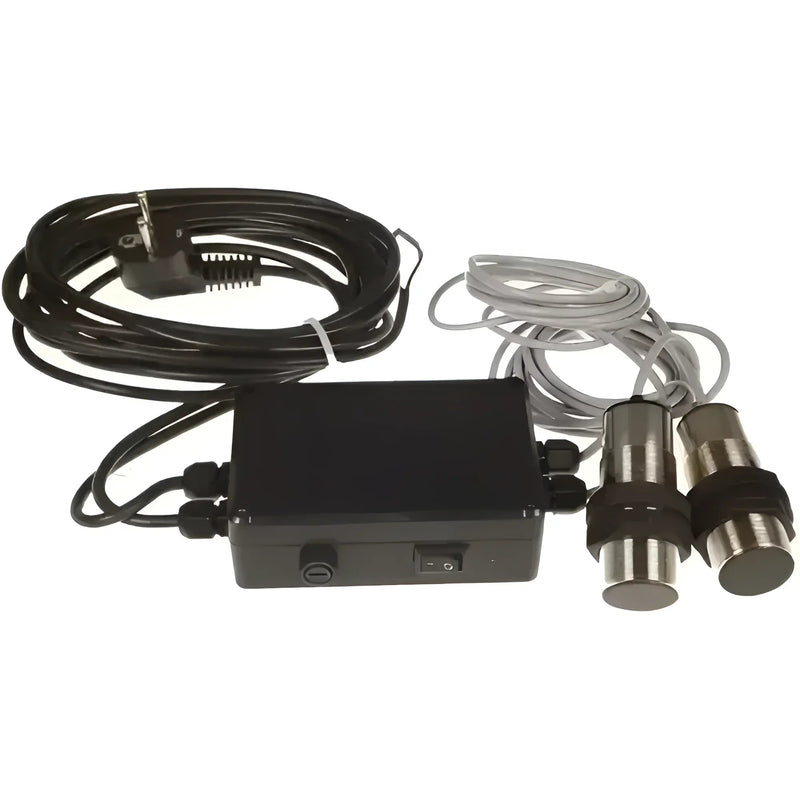

La livraison comprend le boîtier de commande avec module électronique intégré et deux capteurs capacitifs (pour les variantes spéciales, comme la chaudière PWK, un seul capteur peut être préinstallé). Tous les câbles de raccordement et fusibles nécessaires sont également inclus.
Connexion et câblage
Débranchez toujours l'alimentation avant l'installation. Le contrôleur est branché sur le secteur 230 V (L et N) ; le conducteur de protection doit être mis à la terre en conséquence. Consultez l'étiquetage sur le boîtier pour connaître l'affectation précise des broches et le fusible de 3,15 A fourni. La charge de sortie maximale est de 3 A ; pour des charges supérieures, un relais de commutation externe est nécessaire.
Capteurs et sorties de signaux
L'EFSR1 utilise des capteurs capacitifs pour la détection de niveau, fonctionnant sans contact et adaptés à une large gamme de fluides en vrac et liquides. L'appareil prend en charge différentes configurations de capteurs (par exemple, NPN/PNP) ; le câblage et la polarité dépendent du type de capteur et sont indiqués sur l'appareil.
Consignes de sécurité
Lors de l'installation et de la maintenance, la réglementation électrique en vigueur doit être respectée. Toute intervention sur l'appareil doit être effectuée uniquement par du personnel qualifié. Avant d'ouvrir le boîtier, l'alimentation électrique doit être débranchée et protégée contre toute remise sous tension.
Mise en service
Après un raccordement correct, les capteurs doivent être montés à l'emplacement prévu et leur fonctionnement doit être testé. Un test fonctionnel simple consiste à simuler les niveaux de remplissage et à vérifier la réponse de commutation du contrôleur. Les réglages s'effectuent sur l'appareil conformément au mode d'emploi.
Entretien et soins
L'EFSR1 nécessite peu d'entretien ; des inspections visuelles régulières des connexions et des capteurs suffisent généralement. Si les capteurs sont sales, nettoyez-les conformément aux instructions du fabricant, sans endommager les éléments de mesure. Remplacez les fusibles défectueux uniquement par des pièces de rechange appropriées de même valeur nominale.
Dépannage
Les problèmes courants incluent une alimentation insuffisante, des câbles de capteur endommagés ou des sorties surchargées. Vérifiez d'abord le fusible, l'alimentation et les connexions des capteurs. Si le problème persiste, contactez l'assistance technique ou un électricien qualifié.
Avantages en un coup d'œil
L'EFSR1 offre un design compact, une électronique basse consommation et une méthode de mesure robuste avec capteurs capacitifs. Sa logique de commutation claire le rend idéal pour le contrôle fiable des systèmes de remplissage de petite et moyenne taille.
