Changement de mémoire avec 2 échangeurs de chaleur
Accueil en toute sécurité garanti
Changement de mémoire avec 2 échangeurs de chaleur
Ballon de stockage stratifié avec 2 échangeurs de chaleur

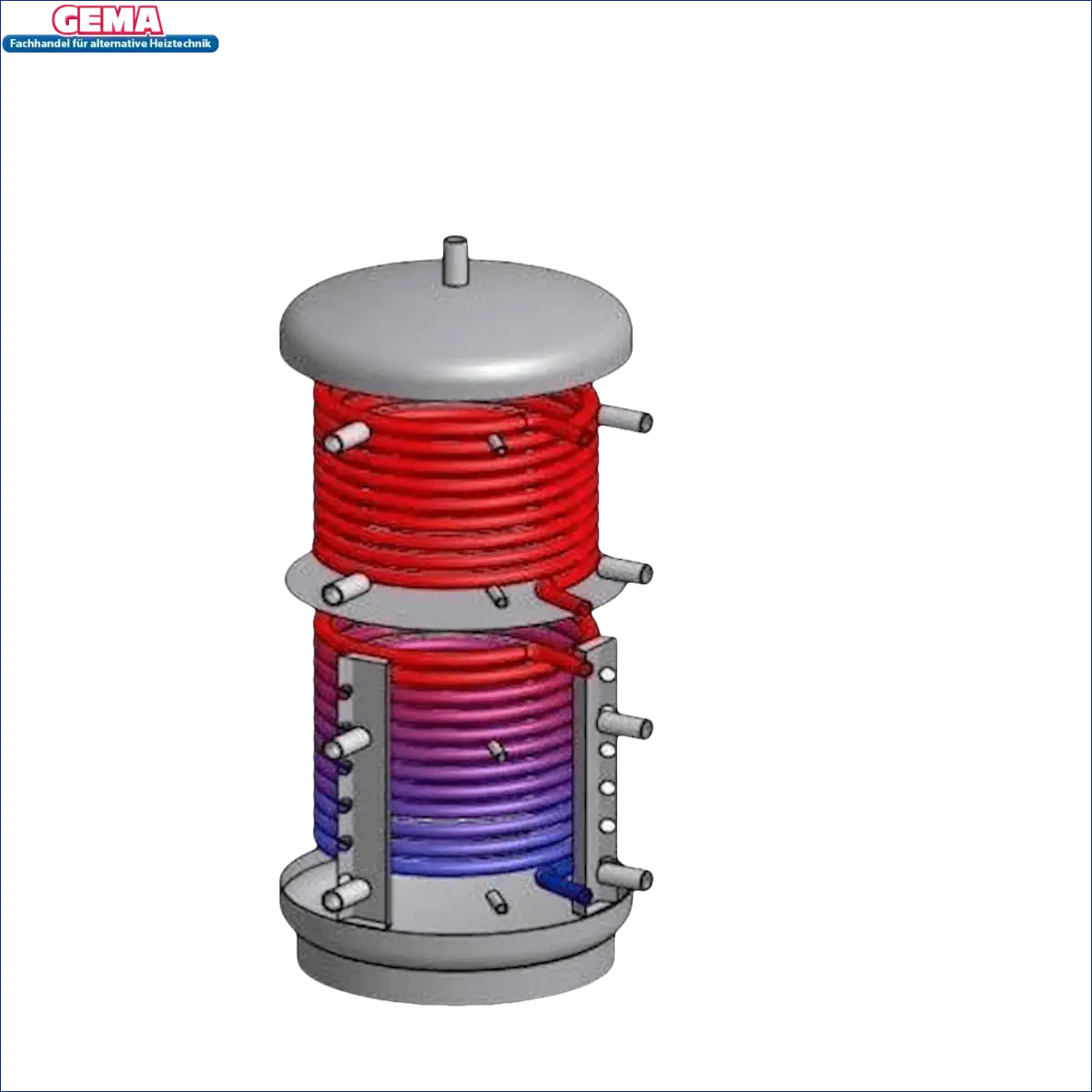

Réservoir de stockage stratifié avec 2 échangeurs de chaleur,/avec plaque de séparation de couches, y compris l'isolation
Structure et fonctionnalité
Un ballon de stockage stratifié est un dispositif qui stocke la chaleur. En tant que composant de stockage thermique, il s'agit d'un composant de technologie de chauffage qui augmente considérablement l'efficacité d'un système de chauffage. Il stocke la chaleur excédentaire et la réinjecte dans le système de chauffage. Cela maximise l'utilisation de la chaleur et réduit les pertes par rapport à un système de chauffage sans ballon de stockage stratifié.
Grâce à un échangeur de chaleur, par exemple, la couche supérieure chaude de l'eau stockée peut être utilisée pour le bain ou la douche, et la seule couche intermédiaire modérément chaude peut être utilisée pour maintenir le chauffage à la température ambiante minimale la nuit.
Le ballon de stockage stratifié utilise l'énergie thermique stockée encore plus efficacement qu'un ballon combiné ou tampon standard et peut donc être conçu plus petit que les deux types de stockage mentionnés ci-dessus.
Si un système solaire thermique est intégré au système de chauffage, un ballon de stockage stratifié est indispensable à son intégration. L'eau sert de fluide de stockage dans le ballon stratifié. C'est pourquoi on l'appelle aussi ballon d'eau chaude.
!! Pas de frais d'expédition en Allemagne !!
Données techniques : Réservoir de stockage stratifié avec 2 échangeurs de chaleur
| SPSRR | 600 | 800 | 1 000 | 1 500 | 2 000 | |
|---|---|---|---|---|---|---|
| Contenu net (sans poids) | litre | 580 | 785 | 962 | 1485 | 1980 |
| Diamètre sans isolation | mm | 700 | 790 | 790 | 1 000 | 1 200 |
| Diamètre avec isolation super PU | mm | 1 000 | 1 100 | 1 100 | - | - |
| Classe d'efficacité énergétique Isolation PU | UN | UN | UN | - | - | |
| Perte de chaleur (avec isolation) | watt | 63 | 70 | 75 | - | - |
| Diamètre avec isolation PU-Ökoline | mm | 900 | 990 | 990 | 1 200 | 1 400 |
| Classe d'efficacité énergétique Isolation PU-Ökoline | B | B | B | B | B | |
| Perte de chaleur (avec isolation) | watt | 88 | 97 | 105 | 122 | 136 |
| Diamètre avec isolation en polaire STS | mm | 900 | 990 | 990 | 1 200 | 1 400 |
| Classe d'efficacité énergétique avec isolation en polaire STS | C | C | C | C | C | |
| Perte de chaleur (avec isolation) | watt | 104 | 117 | 140 | 171 | 190 |
| Hauteur avec isolation | mm | 1 680 | 1 720 | 2 050 | 2 080 | 2.100 |
| Dimension d'inclinaison sans isolation | mm | 1 680 | 1 740 | 2 080 | 2 130 | 2 150 |
| Connexions de chargement/déchargement | Douane | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG | 8 x 1 1/2" IG |
| Connexions capteur/contrôleur | Douane | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG | 4 x 1/2" IG |
| Ventilation (IG) | Douane | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG |
| Connexion de la cartouche électronique | Douane | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" | 2 x 1 1/2" |
| Pression de service du récipient max. | ours | 5 | 5 | 5 | 3 | 3 |
| Température de fonctionnement max. | °C | 95 | 95 | 95 | 95 | 95 |
| Surface de l'échangeur de chaleur au-dessus | m² | 1.8 | 2.4 | 3 | 3 | 3 |
| Surface de l'échangeur de chaleur ci-dessous | m² | 2.4 | 3 | 3 | 3 | 3 |
| Pression de service de l'échangeur de chaleur max. | ours | 10 | 10 | 10 | 10 | 10 |
| Poids sans isolation | kg | 170 | 190 | 200 | 265 | 305 |
| Dimensions au-dessus du sol (Image 2) | ||||||
| UN | mm | 1 680 | 1 690 | 2 050 | 2 080 | 2 100 |
| B | mm | 1 375 | 1 385 | 1 695 | 1 690 | 1 665 |
| C | mm | 995 | 1 005 | 1 235 | 1 230 | 1 225 |
| D | mm | 615 | 625 | 755 | 770 | 785 |
| E | mm | 235 | 245 | 295 | 310 | 345 |
| F | mm | 235 | 245 | 295 | 360 | 395 |
| G | mm | 835 | 845 | 895 | 860 | 895 |
| H | mm | 925 | 935 | 1 095 | 1 140 | 1 115 |
| je | mm | 1 375 | 1 385 | 1 695 | 1 640 | 1.615 |
