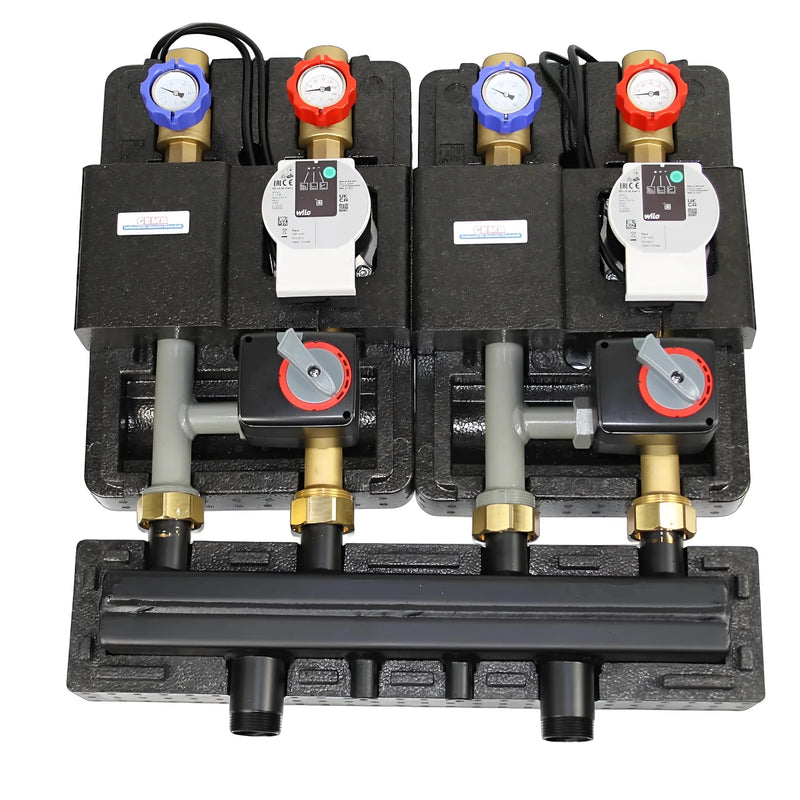

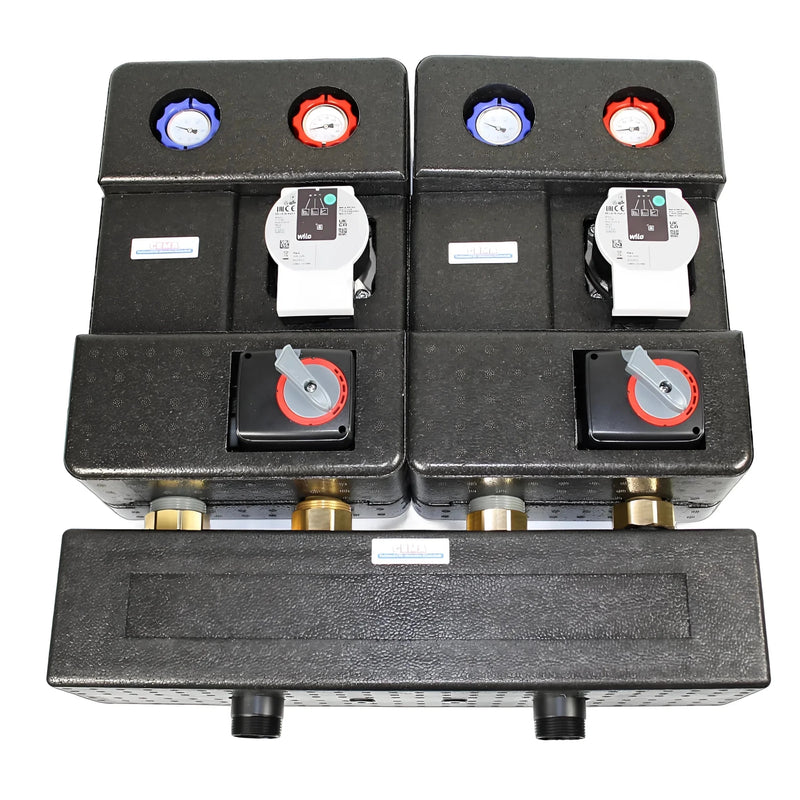

Heizcircuitverdeler met pompgroep & driewegmenger

Verdeelstuk voor verwarmingscircuits met pompunit & driewegmenger

Productoverzicht Verdeelstuk voor verwarmingscircuits

Het hoogwaardige Sunex verdeelstuk voor verwarmingscircuits combineert een robuuste staalconstructie met corrosiebestendige messingmoeren en een 30 mm dikke EPP-isolatie. Het is verkrijgbaar in uitvoeringen voor 2 of 3 verwarmingscircuits in DN20 en DN25 en biedt flexibele aansluitvarianten met buitendraad of binnendraad.

Dankzij de compacte bouwwijze en duidelijke markering van de ketel- en circuitzijde is de installatie eenvoudig en foutloos – ideaal voor zowel nieuwbouw als renovatie.

Toepassingsgebieden

Of het nu gaat om vloerverwarming, radiatoren of een gemengd systeem: het verdeelstuk optimaliseert de warmteverdeling in woonhuizen, bedrijfspanden, kantoren of werkplaatsen. Vooral in systemen met verschillende aanvoertemperaturen zorgt de precieze regeling voor hoog comfort.

Constructie en materialen

Het verdeelstuklichaam van hoogwaardig staal draagt ook bij hoge temperaturen en drukken betrouwbaar. Messingmoeren garanderen een duurzame en corrosiebestendige verbinding. De EPP-isolatie minimaliseert warmteverliezen en verhoogt het rendement van uw installatie.

Met de M8-bevestigingen lukt de veilige wandmontage zonder extra beugels, terwijl alle aansluitingen goed toegankelijk blijven.

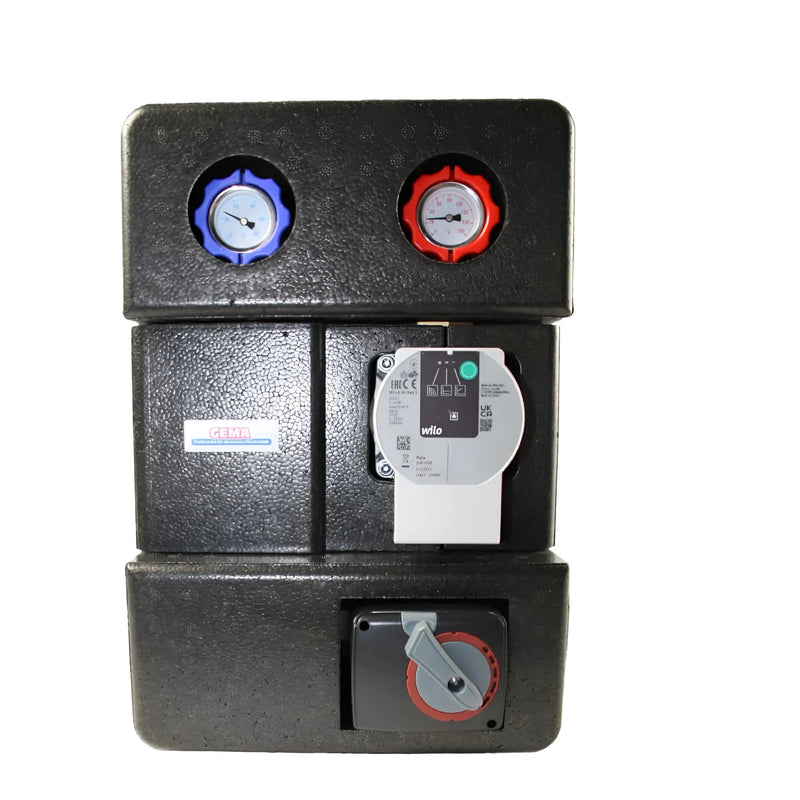

Productoverzicht Pompunit

De GPO-Sunex pompunit DN 25 combineert een Wilo Yonos Para 25/6 Hogefficiëntiepomp met een driewegmengventiel. Het garandeert precieze temperatuurregeling en efficiënte circulatie van verwarmings- en koelmedia in de meest uiteenlopende systemen.

Driewegmengventiel

Het innovatieve driewegmengventiel stuurt verwarmings- en koelstromen precies naar behoefte en garandeert een gelijkmatige temperatuurverdeling. De krachtige servomotor levert een ventielopeningstijd van 124 seconden en een koppel van 8 Nm.

Hoogwaardige EPDM-isolatie en duurzame componenten zorgen voor een betrouwbare werking gedurende vele jaren.

Wilo Yonos Para Hogefficiëntiepomp

De Wilo Yonos Para 25/6 kenmerkt zich door laag energieverbruik, geruisloze werking en intelligente automatische functies. Hij werkt met een stroomverbruik van max. 0,44 A en een energie-efficiëntie van 0,20.

Maximale waterdruk: 6 bar, max. watertemperatuur: 90 °C, debiet: tot 3 m³/h.

Installatie en toepassingsmogelijkheden

Dankzij compacte bouwwijze en vooraf gemonteerde kogelafsluiters verloopt de integratie in bestaande verwarmings-, koel- of proceswarmtesystemen moeiteloos. Thermometers in aan- en retourlevering geven altijd exacte temperatuurwaarden, terwijl het terugslagventiel in de aanvoer ongewenste terugstroom voorkomt.

Ideaal voor nieuwbouw en renovatie – in particuliere, commerciële en industriële installaties.

Technische gegevens

Technische gegevens Verdeelstuk voor verwarmingscircuits

Uitvoering: DN25, 2 circuits
Afmetingen (HxBxD): 193 × 137 × 552 mm
Gewicht: 6,05 kg
Max. bedrijfstemperatuur: 110 °C
Max. bedrijfsdruk: 6 bar
Max. vermogen: 54 kW
Max. debiet: 2,3 m³/h
Aansluiting ketelzijde: 5/4" buitendraad
Aansluiting circuitzijde: 6/4" binnendraad

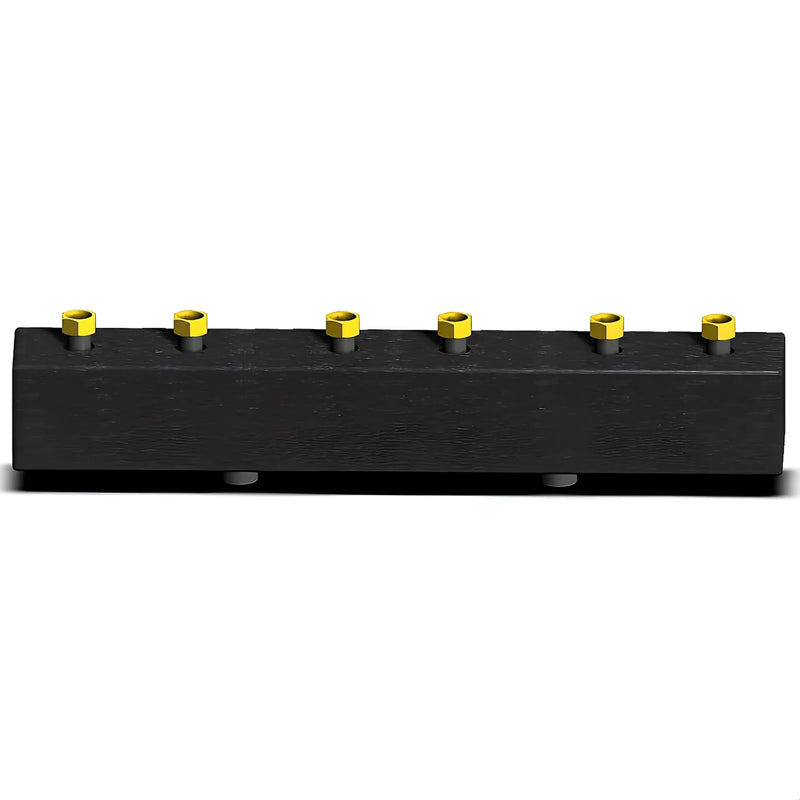

Uitvoering: DN25, 3 circuits
Afmetingen (HxBxD): 193 × 140 × 862 mm
Gewicht: 8,49 kg
Vermogens- en drukwinsten zoals bij 2-circuitsinstallatie.

Technische gegevens Pompunit

Pomp: Wilo Yonos Para 25/6 SC
Vermogen: 3–43 W
Asafstand: 125 mm
Ventiel-KVS: 12 m³/h
Aansluitingen boven: 2 × 1" binnendraad
Aansluitingen onder: 2 × 1½" buitendraad
Hoogte/Breedte/Diepte: 390 × 275 × 140 mm

Driewegmengventiel
Servomotor: 8 Nm, Ventielopeningstijd: 124 s
Isolatie: EPDM

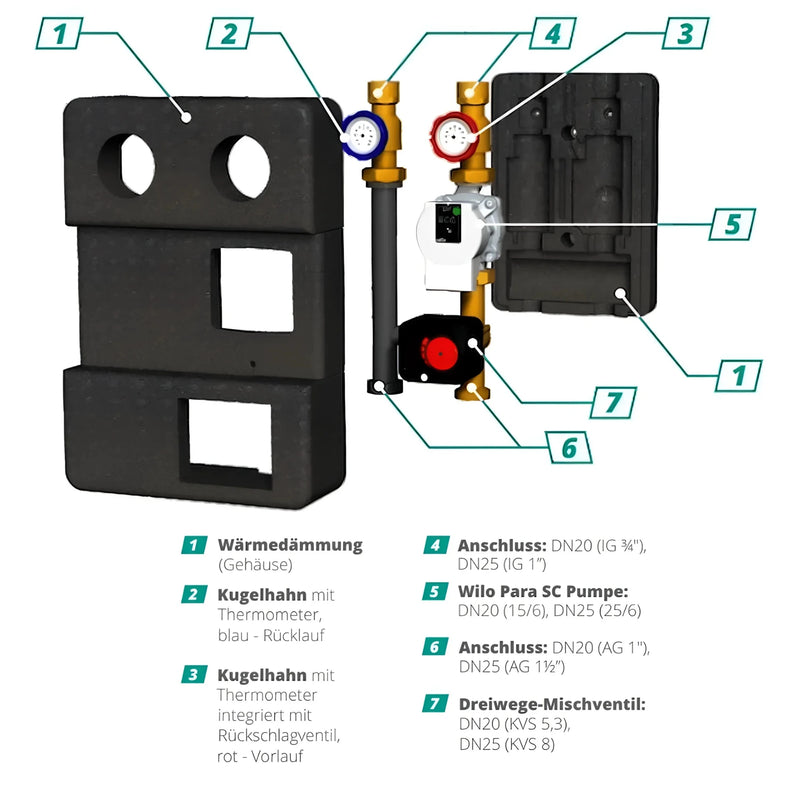

Kogelkraan blauw met thermometer (retour), Kogelkraan rood met geïntegreerd terugslagventiel (aanvoer)

Leveringsomvang

• Verdeelstuk voor verwarmingscircuits DN25 naar keuze
• 2 x GEMA Pompunit met driewegmenger
