Horká voda s fotovoltaickým topným prvkem
Ohřev vody pomocí fotovoltaické solární energie
Jak to funguje:
1. Přebytek elektřiny:
Fotovoltaický systém často vyrábí více elektřiny, než se jí přímo spotřebuje v domácnosti, zejména když svítí slunce.
2. Topné těleso:
Přebytečná elektřina je přiváděna do topného tělesa v zásobníku teplé vody.
3. Přeměna tepla:
Topný článek přeměňuje elektřinu na teplo a ohřívá vodu v zásobníku.
100litrový zásobník teplé vody ETWS
Ten/Ta/To Zásobník teplé vody 100litrový ohřívač vody ETWS kombinuje nejmodernější technologii s vysokou spolehlivostí pro centralizovanou přípravu teplé vody. Vysoce účinný výměník tepla s plochou 1,2 m² využívá tepelnou energii z vašeho solárního systému nebo kotle k pohodlnému a ekonomickému ohřevu až 180 litrů užitkové vody.
Vysoce kvalitní smaltovaný povlak na vnitřní straně nádrže, doplněný velkorysou hořčíkovou anodou, zajišťuje dlouhodobou ochranu proti korozi. Díky integrované polyuretanové izolaci jsou tepelné ztráty minimalizovány (ztráta výkonu pouze 28 W) a teplota je udržována maximálně na 95 °C.
Vysoce výkonný oboustranný fotovoltaický solární modul Trina Vertex S+
Modul Trina Vertex S+ poskytuje špičkový výkon až 435 Wp a dosahuje jedné z nejlepších úrovní účinnosti na trhu s hodnotou 21,8 %. Dvoustranná konstrukce s dvojitým sklem efektivně využívá přední i zadní světlo, čímž zvyšuje energetický výnos až o 85 %.
Robustní konstrukce s pevností v tlaku 5 400 Pa vpředu a 4 000 Pa vzadu zajišťuje maximální odolnost vůči krupobití, sněhu a tlaku větru. Modul s délkou 1 762 mm, šířkou 1 134 mm a hmotností 21,8 kg je všestranný pro použití na střechách obytných i komerčních budov.
Topné těleso o výkonu 1,5 kW pro spolehlivou podporu
1,5 kW Elektrický topný článek Vyrobeno z vysoce kvalitní nerezové oceli, umožňuje přesnou regulaci teploty mezi 5 °C a 75 °C díky integrovanému termostatu. Hystereze zapnutí 7–10 °C zajišťuje stabilní hodnoty teploty a minimalizuje spínací cykly.
Díky funkci ochrany proti mrazu a bezpečnostnímu omezovači teploty na 93 °C lze topné těleso bezpečně používat i v chladných dnech. Kompaktní instalační délka 300 mm, krytí IPX4 a provozní tlak až 10 barů z něj činí ideální doplněk pro... Zásobníky teplé vody a solární fotovoltaické systémy.
Technické údaje
Technické údaje zásobníku teplé vody o objemu 100 litrů
- Objem: 100 litrů
- Plocha výměníku tepla: 1,2 m²
- Objem výměníku tepla: 5,27 litru
- Připojení přívodu a zpátečky vytápění: 3/4" AG
- Připojení přívodu a vratné vody: 3/4" AG
- Připojení cirkulace: 3/4" AG
- Připojení hořčíkové anody: 1 1/4" IG
- Připojení pro elektrické vytápění: 1 1/2" IG
- Tepelná izolace: polyuretanová pěna (PUR)
- Max. provozní teplota skladování 95 °C
- Max. provozní tlak zásobníku/výměníku tepla: 6 barů
- Max. provozní teplota výměníku tepla 100 °C
- Ztráta: 28 wattů
- Rozměry s izolací (průměr x výška): 625 x 770 mm
- Hmotnost (prázdná): 64 kg
Stručný přehled technických údajů topného tělesa
- Topný výkon: 1,5 kW
- Teplotní rozsah: 5–75 °C
- Hystereze zapnutí: 7–10 °C
- Instalační délka: 300 mm
- Nevyhřívaná délka: 70 mm
- Bezpečnostní omezovač teploty: 93 °C
- Připojení: 1 ½" vnitřní závit
- Max.Provozní tlak: 10 barů
- Třída ochrany: IPX4
- Materiál topné spirály: Slitina 825
- Materiál pouzdra: plast, bílý
- Napájení: 230V/16A, jednofázové
- Připojovací kabel: 1,5 metru se zástrčkou Schuko
Modul technických dat
- Účinnost modulu: 21,8 %
- Počet buněk: 144
- Typ buňky: monokrystalický
- Technologie: bifaciální
- Délka kabelu: 1 100 mm (+)/1 100 mm (-)
- Systém konektorů: MC4-EVO2
- Barva rámu: černá
- Výška rámu: 30 mm
- Šířka modulu: 1 134 mm
- Délka modulu: 1 762 mm
- Hmotnost: 21,8 kg
- Tlakové zatížení vpředu: 5 400 Pa
- Tlakové zatížení vzadu: 4 000 Pa
- Tolerance výkonu (kladná): 0 - 5 Wp

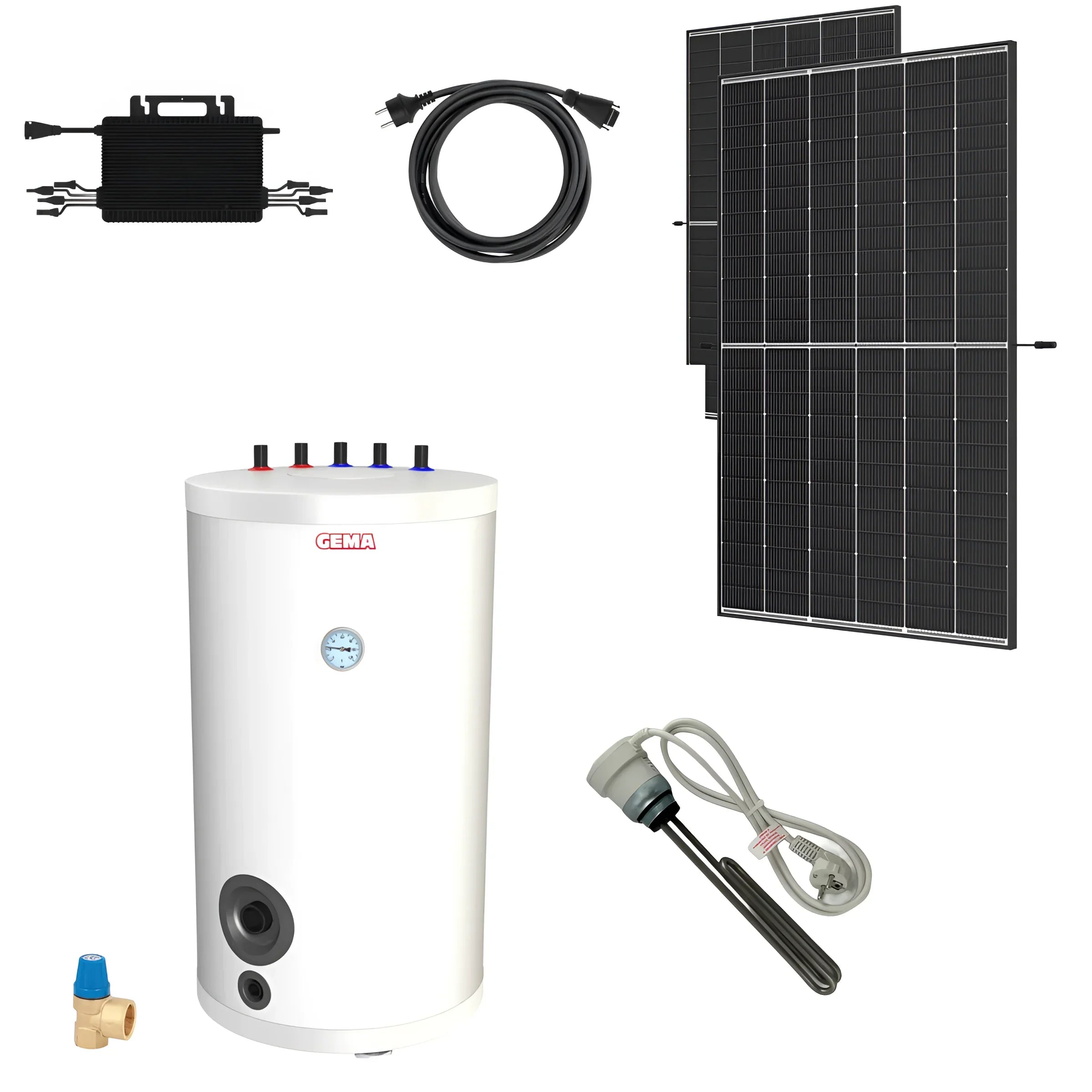

Rozsah dodávky
- 1x Zásobník teplé vody 100 litrů
- 1 x topné těleso 1,5 kW
- 2 x FV panely 435 WP Bifacial Black Frame
- 1 x měnič Hoymiles 1600 W
- 1 x připojovací kabel pro fotovoltaiku 10 m
