Heizkreisverteiler mit Pumpengruppe & Drei-Wegemischer
Produktübersicht Heizkreisverteiler
Der hochwertige Sunex Heizkreisverteiler kombiniert robuste Stahlkonstruktion mit korrosionsbeständigen Messingmuttern und einer 30 mm dicken EPP-Isolierung. Er ist in Ausführungen für 2 oder 3 Heizkreise in DN20 und DN25 erhältlich und bietet flexible Anschlussvarianten mit Außengewinde oder Innengewinde.
Durch seine kompakte Bauweise und klare Kennzeichnung der Kessel- und Heizkreisseite gestaltet sich die Installation einfach und fehlerfrei – ideal für Neubauten und Modernisierungen gleichermaßen.
Anwendungsbereiche
Ob Fußbodenheizung, Heizkörper oder Mischsystem: Der Heizkreisverteiler optimiert die Wärmeverteilung in Wohnhäusern, Gewerbeobjekten, Büros oder Werkstätten. Besonders in Systemen mit unterschiedlichen Vorlauftemperaturen sorgt die präzise Regelung für hohen Komfort.
Konstruktion und Materialien
Der Verteilerkörper aus hochwertigem Stahl trägt auch bei hohen Temperaturen und Drücken zuverlässig. Messingmuttern gewährleisten eine langlebige und korrosionsresistente Verbindung. Die EPP-Isolierung minimiert Wärmeverluste und steigert die Effizienz Ihrer Anlage.
Mit den M8-Befestigungen gelingt die sichere Wandmontage ohne zusätzliche Halterungen, während alle Anschlüsse gut zugänglich bleiben.
Produktübersicht Pumpengruppe
Die GPO-Sunex Pumpengruppe DN 25 vereint eine Wilo Yonos Para 25/6 Hocheffizienzpumpe mit einem Drei-Wege-Mischventil. Sie gewährleistet präzise Temperaturregelung und effiziente Zirkulation von Heiz- und Kühlmedien in unterschiedlichsten Systemen.
Drei-Wege-Mischventil
Das innovative Drei-Wege-Mischventil steuert Heiz- und Kühlströme exakt nach Bedarf und garantiert eine gleichmäßige Temperaturverteilung. Der kraftvolle Servomotor liefert eine Ventilöffnungszeit von 124 Sekunden und ein Drehmoment von 8 Nm.
Hochwertige EPDM-Isolierung und langlebige Bauteile sichern eine zuverlässige Funktion über viele Jahre.
Wilo Yonos Para Hocheffizienzpumpe
Die Wilo Yonos Para 25/6 zeichnet sich durch niedrigen Energieverbrauch, leisen Betrieb und intelligente Automatikfunktionen aus. Sie arbeitet mit einem Stromverbrauch von max. 0,44 A und einer Energieeffizienz von 0,20.
Maximaler Wasserdruck: 6 bar, max. Wassertemperatur: 90 °C, Durchfluss: bis 3 m³/h.
Installation und Einsatzmöglichkeiten
Dank kompakter Bauweise und vormontierter Kugelabsperrventile gelingt die Integration in bestehende Heiz-, Kühl- oder Prozesswärmesysteme mühelos. Thermometer in Vor- und Rücklauf liefern jederzeit exakte Temperaturwerte, während das Rückschlagventil am Vorlauf unerwünschten Rückfluss verhindert.
Ideal für Neubau und Modernisierung – in privaten, gewerblichen und industriellen Anlagen.
Technische Daten

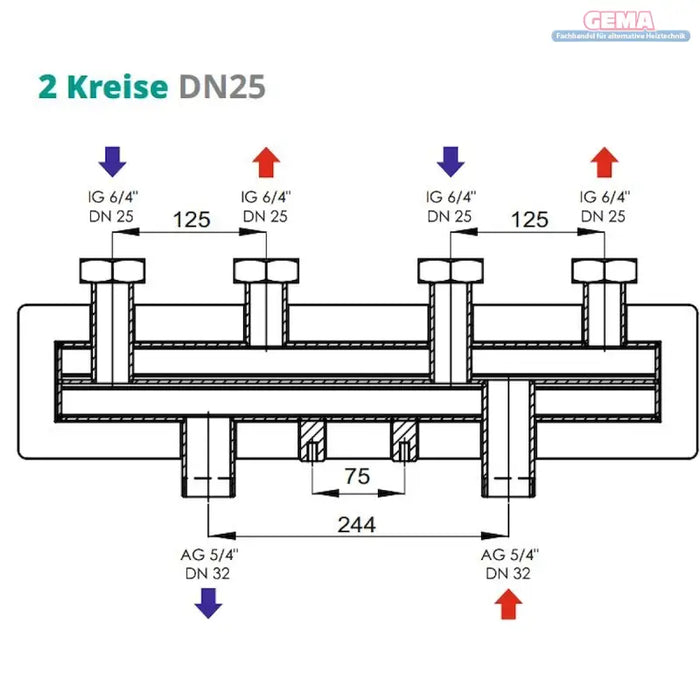

Technische Daten Heizkreisverteiler
Ausführung: DN25, 2 Kreise
Abmessungen (HxTxB): 193 × 137 × 552 mm
Gewicht: 6,05 kg
Max. Betriebstemperatur: 110 °C
Max. Betriebsdruck: 6 bar
Max. Leistung: 54 kW
Max. Durchfluss: 2,3 m³/h
Anschluss Kesselseite: 5/4" AG
Anschluss Heizkreisseite: 6/4" IG
Ausführung: DN25, 3 Kreise
Abmessungen (HxTxB): 193 × 140 × 862 mm
Gewicht: 8,49 kg
Leistungs- und Druckwerte wie bei 2-Kreisanlage.
Technische Daten Pumpengruppe
Pumpe: Wilo Yonos Para 25/6 SC
Leistung: 3–43 W
Achsabstand: 125 mm
Ventil-KVS: 12 m³/h
Anschlüsse oben: 2 × 1" IG
Anschlüsse unten: 2 × 1½" AG
Höhe/Breite/Tiefe: 390 × 275 × 140 mm
Drei-Wege-Mischventil
Servomotor: 8 Nm, Ventilöffnungszeit: 124 s
Isolierung: EPDM
Kugelhahn blau mit Thermometer (Rücklauf), Kugelhahn rot mit integriertem Rückschlagventil (Vorlauf)
Lieferumfang
- Heizkreisverteiler DN25 nach Wahl
- 2 x GEMA Pumpengruppe mit Drei-Wege-Mischer
